在當今電子設計領域，MOSFET（金屬 - 氧化物半導體場效應晶體管）作為功率控制、信號放大以及數字電路中的關鍵開關元件，應用極為廣泛。然而，在設計 MOSFET 驅動電路時，常會遇到一些問題需要解決。鑒于 MOSFET 器件通常具有較高的柵源阻抗，為何在驅動這些器件時還需維持較大的柵極電流呢？以下將深入探討這一問題。
一、MOSFET 與傳統三極管的差異
要深入理解 MOSFET 驅動電路的特殊要求，我們需先對比其與傳統三極管的工作原理。傳統三極管屬于限流器件，依靠基極電流來控制集電極電流，而 MOSFET 則是一種穩壓器。受控設備，其控制信號通過柵極電壓來調節源極和漏極之間的電流。理論上，MOSFET 的柵源阻抗非常高，通常可達幾兆歐甚至更高，這意味著柵極電流在正常操作條件下可近似為零。然而，在實際應用中，MOSFET 驅動電路往往需要提供較大的柵極電流，這主要與 MOSFET 的開關行為、米勒效應以及柵極電荷的充放電特性密切相關。
二、米勒效應與柵極電流的關系
米勒效應是影響 MOSFET 驅動電流的關鍵因素之一。它源自 MOSFET 中的寄生電容，尤其是柵漏電容。在開關過程中，當電壓發生變化時，該寄生電容會導致額外的電荷交換，進而引起 MOSFET 開關過程中柵源電壓（VGS）的非線性變化。在開關過渡階段，通常會出現明顯的“平臺”區域，稱為“米勒效應平臺電壓”，在此區域，由于米勒效應的影響，柵極電壓的增長會暫時停滯。因此，驅動電路需要在這一階段提供更大的柵極電流，以克服米勒效應帶來的額外電荷交換過程，確保 MOSFET 能夠正常進行開關動作。
三、柵極充放電特性的影響
除了米勒效應，柵極的充放電特性也是影響柵極電流需求的重要因素。MOSFET 的柵極并非一個簡單的開關，其在工作過程中具有一定的電容特性。當 MOSFET 從“關斷”狀態切換至“導通”狀態時，柵極電荷需要充滿；而在關斷時，柵極電荷則需快速放電，這一充放電過程必須通過柵極電流來實現。不同規格的 MOSFET 具有不同的柵極電荷（通常稱為“柵極電荷” Qg），其大小受 MOSFET 規格、工作電壓和工作頻率等多種因素影響。在高頻應用場合，由于開關頻率較高，柵極電荷相對較小，因此驅動電路在短時間內需提供較大的柵極電流，以確保 MOSFET 能夠快速完成開關動作，維持穩定的工作狀態。若柵極電流不足，將會導致 MOSFET 開關速度降低，甚至可能出現過熱和開關不完全等問題，嚴重影響電路的正常運行。
四、柵極驅動電流設計的關鍵要點
在實際的電路設計中，確定 MOSFET 驅動電流時，必須充分考慮工作頻率這一關鍵因素。以高頻開關電源為例，其 MOSFET 開關頻率可高達數百千赫茲甚至兆赫茲，此時驅動電路必須能夠提供足夠的柵極電流，以實現快速的開關操作。否則，MOSFET 的柵極電荷無法及時完成充放電過程，從而造成開關延遲，進而影響整個電路的性能表現。
此外，在一些高功率應用中，除了確保開關速度，還需要考慮 MOSFET 的功耗問題。為了提升電路效率，柵極電流必須能夠在盡可能短的時間內完成對柵極電荷的充放電，以減少不必要的能量損耗。通常，驅動器需要對驅動電路的工作電壓和電流進行優化設計，以達到最佳的開關性能并實現最小的功耗。
五、結語
在設計 MOSFET 驅動電路時，選擇合適的柵極電流至關重要。首先，設計人員必須深入研究所使用 MOSFET 的柵極電荷特性，憑借該參數可以較為準確地估計所需的柵極電流大小。例如，在高開關頻率的應用場景下，為了保證 MOSFET 的快速開關，柵極電流往往需要達到幾安培的量級。
其次，驅動電路的供電能力同樣是不容忽視的考量因素。對于低壓驅動電路而言，通常需要設計較高的柵極電流來彌補較低電壓帶來的影響。雖然理論上 MOSFET 的柵源阻抗很大，但在實際設計中，還必須綜合考慮驅動電路的電源電容以及功耗等因素，以確保驅動電流既能滿足 MOSFET 的開關要求，又能實現最小化的功耗。盡管從理論上看，由于米勒效應和柵極電荷的充放電特性，柵極電流似乎應該很小，但在實際應用中，為了保證電路的穩定運行，往往需要維持較大的柵極電流。深刻理解這些影響因素，對于提升 MOSFET 的開關性能、優化電路設計以及降低功率損耗具有極為重要的意義。通過精確的計算和優化驅動電流，設計人員可以確保 MOSFET 在各種復雜的應用場景中保持穩定性和高效性，從而顯著提升整個電路的綜合性能。

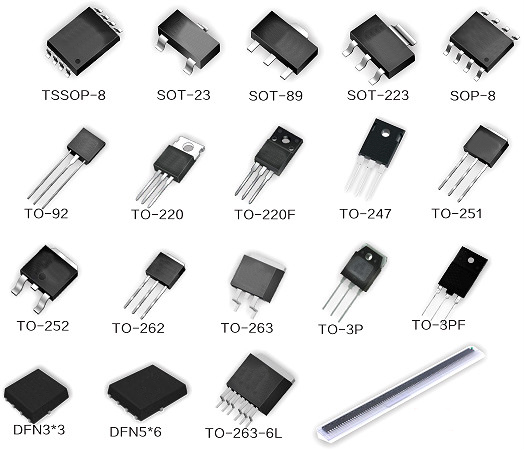

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
