在當今電子設備集成度不斷提高、體積逐漸縮小以及運行頻率日益提升的背景下，電路保護技術的重要性也隨之增加。電壓瞬變的影響可能會對元件造成不可逆轉的損壞，因此，有效的保護措施至關重要。TVS二極管作為一種抑制瞬態電壓的優良器件，憑借其卓越的響應速度和穩壓特性，已經成為電路保護領域的重要組成部分。
一、TVS二極管的主要特點和應用領域
抗靜電放電
在敏感電子設備中，靜電放電發生時可能導致系統異常，甚至損壞芯片。TVS二極管能夠迅速反應，將浪涌限制在安全范圍內，有效保護設備。這一特性使其成為各種消費電子產品中不可或缺的元件。
浪涌保護
開關操作或雷擊常常在電源線上產生浪涌電流，這會嚴重影響電子設備。TVS二極管可以通過快速傳導將浪涌電流傳導至地線，防止損壞電路中的敏感元件。這種保護功能在工業控制設備中尤為重要。
通訊接口保護
USB、HDMI、以太網接口等高速通訊接口在信號傳輸過程中容易受到瞬態電壓干擾。TVS二極管能夠可靠地保護這些接口并確保信號完整性和穩定性。這一優勢使其在通信設備中得到廣泛應用。
電源線浪涌保護
在電源模塊中，由于電源電壓的波動以及外界環境的影響，可能會出現浪涌電壓。TVS二極管能夠及時保護電路中的關鍵元件。這種保護功能在汽車電子系統中具有重要意義。

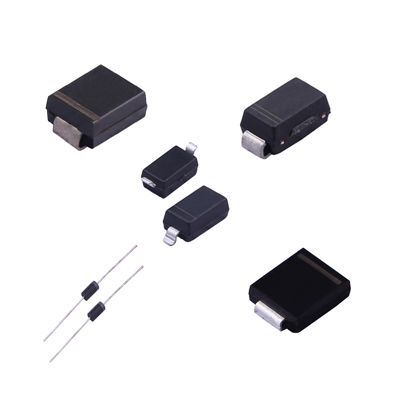

二、TVS二極管的封裝類型
SOD-123封裝
SOD-123封裝的TVS二極管體積小，適合空間有限的小型便攜式設備，如智能手機和平板電腦。常見的型號包括SMF系列和TPSMF系列。
SMA封裝
SMA封裝的TVS二極管提供小尺寸和中等功率處理能力，適用于家用電器和一般的電子電路保護。常見的型號包括SMAJ系列和P4SMA系列。
SMB封裝
SMB封裝的TVS二極管具有更高的功率能力，能夠承受更高的瞬態電流。代表性的型號有SMBJ系列和P6SMB系列。
SMC封裝
SMC封裝適用于功率要求較高的場合，標準功率范圍為1500W至3000W，代表性的型號包括SMCJ系列和SMDJ系列。
DO-15和DO-41封裝
這些封裝格式主要用于傳統的引線TVS二極管，適用于工業和通信設備中的電路保護，能夠提供高功率容量和可靠性。
TO-277B封裝
TO-277B封裝的TVS二極管具有優異的散熱性能，適用于電源轉換器和汽車電路等大功率應用場景。
三、如何選擇合適的TVS二極管
擊穿電壓
擊穿電壓的選擇必須根據電路的工作電壓來確定。通常建議選擇比電路正常工作電壓高20%至30%的TVS二極管，以確保在正常工作情況下的安全性。
鉗位電壓
鉗位電壓是TVS二極管在過壓情況下的限制電壓。選擇時應確保鉗位電壓小于或等于被保護部件的最大耐受電壓，以防止設備損壞。
峰值脈沖功率
峰值脈沖功率決定了TVS二極管可以承受的最大瞬態功率，應根據實際可能遇到的最大浪涌電流來評估選擇，以確保設備在異常情況下的安全性。
封裝類型
封裝的選擇主要取決于設備的功率要求和安裝方法。例如，SOD和SMA封裝適合小型便攜式設備，而高性能TVS二極管適用于工業設備和高功率應用場景。
四、總結
總體而言，TVS二極管是確保消費電子、工業控制設備、汽車電子等電路穩定性和可靠性的有效工具。其廣泛的應用和多樣化的封裝選擇使其成為電子保護領域的核心器件。在選擇過程中，正確評估電路特性并選擇合適的TVS二極管是保證設備安全運行的關鍵步驟。通過合理選擇和應用TVS二極管，可以有效提高電子設備的穩定性和可靠性，延長設備的使用壽命。
