CMOS閂鎖效應（Latch-up）是CMOS晶片中的一種潛在故障。由于寄生的NPN和PNP三極管相互導通，會在電源VDD和地VSS之間形成低阻抗通路，導致大電流通過芯片，有造成永久性損壞的風險。這種效應通常由靜電放電（ESD）、瞬態電源干擾等特定電壓或電流條件觸發，會導致電路在電源與地之間形成短路，使電路承受遠大于正常工作電流的沖擊，可能迅速燒毀電路。

二、CMOS閂鎖效應原理

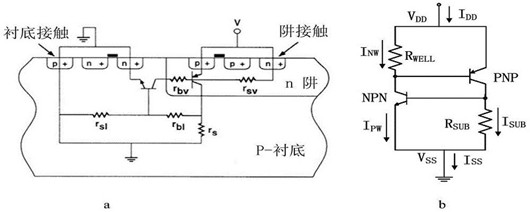

CMOS工藝中形成的寄生雙極晶體管結構是閂鎖效應的核心原因。在PMOS中，源和漏的重?fù)诫sp+型有源區、N阱（N-Well）擴散區和P型襯底（P-sub）會形成縱向寄生的PNP結構；在NMOS中，則形成橫向寄生的NPN結構。正常情況下，這些寄生晶體管處于截止?fàn)顟B(tài)，不會影響電路。然而，當外部條件（如電壓過沖、靜電放電等）導致其中一個寄生晶體管的集電極電流突然增大到一定值時，該晶體管導通，并通過正反饋機制觸發另一個寄生晶體管導通，從而在VDD和VSS之間形成低阻抗通路，引發大電流。

三、CMOS閂鎖效應的產生原因

電壓過沖：當輸出端（Vout）的電位過沖超過VDD一定值（如0.7V）時，PNP寄生晶體管會導通，進而觸發正反饋機制，導致閂鎖效應的發生。

靜電放電（ESD）：靜電放電現象會在瞬間產生高壓，可能使輸出端電位遠高于VDD，導致NPN和PNP寄生晶體管同時導通，形成閂鎖。

電源干擾：瞬態電源干擾也可能導致器件管腳的電壓超過電源電壓或低于地，從而觸發閂鎖效應。

電感感應回沖：快速變化的電流在電感上會產生感應電動勢，這種感應電動勢可能通過電路耦合到器件管腳，導致電壓過沖或下沖，進而觸發閂鎖。

四、CMOS閂鎖效應解決措施

（一）工藝制造角度

采用淺槽隔離技術（STI）、SOI工藝技術、倒摻雜阱技術和外延技術等手段來減小寄生電阻和電容，降低閂鎖效應的風險。這些技術能夠優化晶片的內部結構，減少寄生參數的影響，提高晶片的抗閂鎖能力。

（二）版圖設計角度

使用Guardring（保護環）來隔離敏感區域，減少寄生效應的影響。保護環是一種在版圖設計中用于隔離不同電路區域的結構，通過在敏感區域周圍設置保護環，可以有效阻擋寄生效應的傳播，保護電路的正常工作。

確保電源線和地線足夠強壯，并打滿Contact孔以降低電阻。這樣可以減少電源線和地線上的電壓降，提高電路的供電穩定性，降低因電源線和地線電阻引起的閂鎖風險。

注意將NMOS和PMOS拉開一定距離以降低觸發閂鎖的可能性。合理布局NMOS和PMOS的位置，增加它們之間的間距，可以減小寄生晶體管之間的相互影響，降低閂鎖效應發生的概率。

（三）電路設計角度

在電路電源或地變動較大的電路附近增加相關耦合電容以穩定電壓。耦合電容可以在一定程度上吸收電路中的瞬態電壓變化，穩定電源和地的電壓，減少電壓波動對電路的影響，從而降低閂鎖效應的發生風險。

在PAD附近增加保護二極管以防止靜電放電對電路的影響。保護二極管可以在靜電放電發生時，為靜電電流提供一個低阻抗的放電路徑，避免靜電電壓沖擊電路，保護電路免受靜電損壞。

在電路的主通路上串聯大電阻以限制電流的大小。大電阻可以限制電路中的最大電流，防止過大的電流通過芯片，降低因大電流引起的閂鎖效應風險，同時也有助于保護其他電路元件免受過流損壞。
