集成電路封裝是將精密半導體元件（芯片）穩固地封裝在特定材料（如陶瓷、塑料）外殼內的關鍵工藝。其主要功能是為核心芯片提供堅固的物理保護屏障，使其免受機械沖擊、環境腐蝕污染以及潛在靜電損傷的威脅。同時，封裝體搭載精密的電氣互連結構（如引腳、焊球），實現芯片內部電路與外部印刷電路板（PCB）之間可靠的電信號傳輸和電源連接。先進的封裝技術還能有效管理芯片工作產生的熱量，確保其穩定運行。
主流集成電路封裝形式詳解
根據引腳布局、尺寸、工藝及應用場景，集成電路封裝擁有多種成熟形式：
雙列直插式封裝 (Dual In-line Package, DIP)
結構與特點： 封裝體兩側平行排列兩行引腳，是最早普及的直插式封裝形式。具有引腳間距標準（通常為2.54mm或1.27mm）、結構直觀、易于手工焊接和插拔的特點。
應用場景： 曾廣泛用于各類中小規模集成電路（IC）。器件可通過專用底座安裝，或直接插入PCB上對應幾何排列的插孔中進行焊接。
局限性： 封裝體積相對較大，引腳密度低，不適用于高密度或高速電路設計。隨著表面貼裝技術的發展，其應用范圍已顯著縮小。
小外形集成電路封裝 (Small Outline Integrated Circuit, SOIC)
結構與特點： DIP封裝的小型化表面貼裝（SMT）衍生形式。兩側引腳平行排列成單行，封裝高度和引腳間距均顯著減小。
應用場景： 廣泛用于各類通用性IC，是當前主流的表面貼裝封裝之一。其緊湊尺寸適用于空間受限的應用。
衍生發展： 基于SOIC的技術迭代產生了更小尺寸的封裝變體，例如縮小型小外形封裝（SSOP）和薄縮小型小外形封裝（TSSOP）。

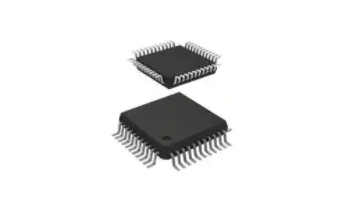

四側引腳扁平封裝 (Quad Flat Package, QFP)
結構與特點： 封裝體四邊均設有引腳，引腳通常呈“海鷗翼”（Gull Wing）狀向外平伸。具有較高的引腳密度（引腳間距常見0.8mm, 0.65mm, 0.5mm等）。
應用場景： 專為滿足大規模（LSI）及超大規模集成電路（VLSI）高I/O引腳數量需求而設計，廣泛應用于微處理器、微控制器、復雜邏輯器件等。
技術演進： 衍生出更薄（TQFP）、塑料（PQFP）等改進型號，以及引腳更細密的薄小外形封裝（TSOP）。

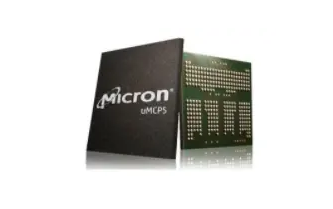

球柵陣列封裝 (Ball Grid Array, BGA)
結構與特點： 封裝體底部以陣列形式分布錫球作為電氣互連點。顯著提升了單位面積的I/O引腳密度（焊球間距常見1.27mm, 1.0mm, 0.8mm, 0.5mm）。
核心優勢：
高密度互連： 滿足超大規模集成電路對極高引腳數的需求。
優異電性能： 縮短內部引線長度，減小電感與電容，提升高頻信號完整性。
高效散熱： 芯片產生的熱量可通過封裝基板及底部焊球更直接地傳導至PCB散熱層。
應用場景： 是大規模、高速集成電路（如CPU、GPU、FPGA、高速通信芯片）的首選封裝方案之一。
工藝考量： 裝配需依賴專業的表面貼裝技術（SMT）和回流焊設備，對焊接工藝要求高，目檢難度大，通常需X光檢測。
芯片尺寸封裝 / 晶圓級芯片尺寸封裝 (Chip Scale Package / Wafer-Level Chip Scale Package, CSP/WLCSP)
結構與特點： 封裝體尺寸接近或略大于裸芯片本身（通常規定不超過芯片面積的1.2倍），是目前體積最小、厚度最薄的先進封裝形式之一。可直接將芯片有源面通過凸點（Bump）倒裝焊（Flip-Chip）連接到PCB上，或采用扇出（Fan-Out）等先進互連技術。
核心優勢：
極致小型化： 最大限度節省PCB空間。
高I/O密度： 在極小面積內實現高數量互連。
性能優化： 更短的互連路徑有助于提升電性能和降低功耗。
應用場景： 廣泛應用于對空間和重量極為敏感的便攜式、微型化電子設備，如智能手機核心芯片、可穿戴設備、物聯網傳感器、存儲器模塊等。
