開關穩壓器詳解
開關穩壓器作為電子設備中關鍵的電壓穩定元件，其專業名稱為“調節器”或“穩壓源”，在電力供應系統中扮演著至關重要的角色。它的工作原理基于一個精確的控制系統——負反饋機制：當監測到電壓升高時，系統自動降低電壓；反之，當電壓降低時，系統則提升電壓。這一過程構成了一個閉環自動控制系統，確保電壓輸出的穩定性。

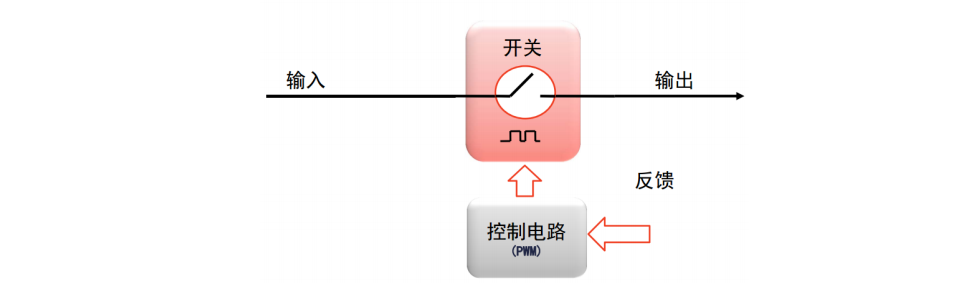

在開關穩壓器的眾多控制策略中，脈寬調制（PWM）是一種廣泛應用的方法。

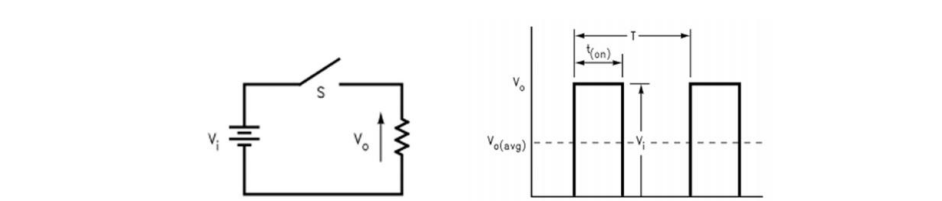

PWM技術通過周期性地改變開關器件的導通與關斷時間來實現對輸出電壓的精準控制。具體而言，占空比——即開關處于導通狀態的時間與整個開關周期時間的比例（ton / T，其中 T = ton + toff）——是PWM控制的核心參數。為了確保能量的平穩傳輸，避免電壓波動，需要利用高頻脈沖序列來驅動開關器件。在開關導通期間，能量被存儲于電感等儲能元件中；而在開關關斷時，這些儲能元件則釋放能量，從而實現能量的持續供應。
PWM技術通過周期性地改變開關器件的導通與關斷時間來實現對輸出電壓的精準控制。具體而言，占空比——即開關處于導通狀態的時間與整個開關周期時間的比例（ton / T，其中 T = ton + toff）——是PWM控制的核心參數。為了確保能量的平穩傳輸，避免電壓波動，需要利用高頻脈沖序列來驅動開關器件。在開關導通期間，能量被存儲于電感等儲能元件中；而在開關關斷時，這些儲能元件則釋放能量，從而實現能量的持續供應。
電子行業的儲能元件

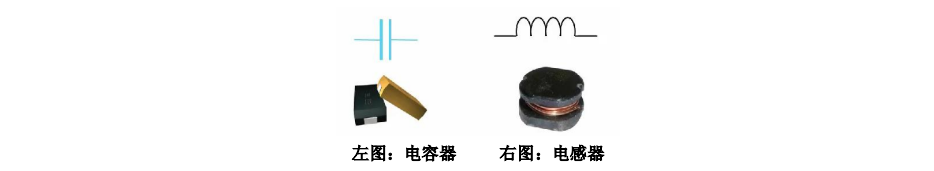

在電子工程領域，電感和電容是最主要的兩種儲能元件。電感通過磁場存儲能量，其儲能能力與通過的電流和電感值相關；電容則通過電場存儲能量，其儲能能力與所施加的電壓和電容值相關。這兩種元件在開關穩壓器中協同工作，確保輸出電壓的穩定性和可靠性。
降壓開關電源案例分析

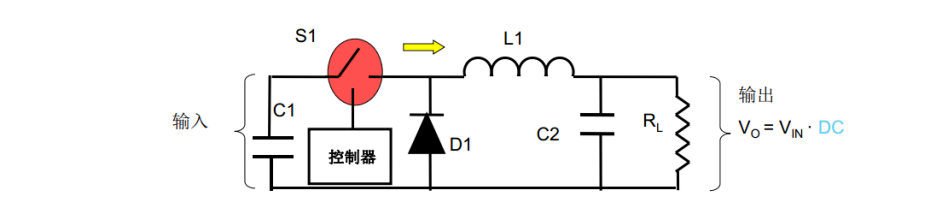

圖展示了一個簡化的降壓（Buck）開關電源電路。為便于分析，暫不考慮反饋控制部分。該電路的工作分為兩個關鍵狀態：
狀態1：S1閉合
當開關S1閉合時，輸入能量通過電容C1傳遞，經由S1、電感器L1、電容C2和負載RL形成供電回路。同時，電感器L1開始儲存能量。此時，電感器L1上的電壓可表示為Vin - Vo = L * di/dt（在導通時間ton內）。
狀態2：S1斷開
當開關S1斷開時，能量不再從輸入端獲取，而是通過續流回路釋放電感器L1中儲存的能量。能量傳遞至電容C2、負載RL和二極管D1。此時，電感器L1上的電壓表達式為L(zhǎng) * di/dt = -Vo（在關斷時間toff內）。最終可得輸出電壓與輸入電壓的關系：Vo/Vin = D，其中D為占空比，且D ≤ 1。因此，在降壓型開關電源中，輸出電壓Vo始終小于輸入電壓Vin。
關鍵元件的作用
輸入電容器（C1）：其主要功能是穩定輸入電壓，通過吸收或釋放電荷來平滑輸入電壓的波動，為后續電路提供穩定的能量輸入。
輸出電容器（C2）：負責穩定輸出電壓。在負載變化引起輸出電壓波動時，輸出電容器吸收這些波動，確保輸出電壓的穩定，從而保障負載的正常運行。
續流二極管（D1）：在開關斷開時，為電感器提供電流通路。防止電感器因電流中斷而產生高反電動勢，保護電路中的其他元件免受損壞。
電感器（L1）：用于存儲即將傳送至負載的能量。電流通過電感器時，磁場儲能；電流中斷時，磁場能量轉化為電能，向負載釋放。電感器在能量存儲與釋放過程中發揮著核心作用。
開關穩壓器憑借其高效的能量轉換和穩定的電壓輸出特性，已成為現代電子設備中不可或缺的關鍵組件。其在電源管理系統中的廣泛應用，體現了其在提高能源效率和保障設備穩定運行方面的重要價值。
