在電路設計中，反極性保護二極管是保障電路免受反電源極性損害的重要防線。合理選擇與連接反極性保護二極管，對于提升電路的穩定性和可靠性具有不可忽視的作用。本文深入探討如何精準選擇和正確連接防反極性二極管，以增強電路保護效能。
一、阻塞二極管的工作原理剖析
二極管的單向導電性是其作為阻塞二極管應用的基石。當二極管的陽極接正電壓，陰極接負電壓時，二極管導通，電流得以正常流動；而當電源極性反轉，陽極接負電壓，陰極接正電壓時，二極管則會截止，阻止電流通過。這一特性賦予二極管在防止反向電流接入導致電路損壞方面的能力。
在電路設計中，反極性二極管通常被置于電源輸入端，充當電路的 “守門員” 。當電源極性錯誤連接時，二極管能夠有效阻斷反向電流的侵入，防止電路短路、過熱，避免因反向電流造成的元件損壞，為后端設備提供可靠的保護。
二、選擇防反極性二極管的關鍵要點
選擇合適的防反極性二極管，對于確保電路保護效果和穩定性至關重要。以下是幾個關鍵的選型因素：
（一）最大正向電流 (IF)
所選二極管的最大正向電流額定值必須與電路實際需求相匹配，且要大于或等于電路中可能流過的最大電流。否則，二極管可能因過流而損壞，進而影響整個電路的正常運行。
（二）反向電壓（VR）
二極管的反向電壓額定值應高于電源電壓，以確保在電源反接時，二極管不會因過高的阻斷電壓而損壞。這樣可以保證二極管在反向電壓模式下的可靠截止，為電路提供有效的保護。
（三）恢復時間和開關速度
在高速電路中，二極管的恢復時間和開關速度是不可忽視的因素?？焖俚幕謴蜁r間和開關速度能使二極管及時響應電源極性的變化，迅速改變狀態，為電路提供即時的保護。
（四）工作溫度范圍
二極管的工作溫度范圍需要與實際電路環境相適應。高溫環境可能會導致二極管性能下降，因此在溫度波動較大的應用場景中，應優先選擇能夠承受寬溫度范圍的二極管，以確保其在不同溫度條件下的穩定工作。
三、反極性保護二極管的常見連接方式
反極性保護二極管主要有串聯和并聯兩種連接方式，其中以串聯連接最為常見。
（一）串聯連接方法
串聯是連接阻塞二極管最常用的方式。具體來說，二極管的陽極連接到電源的正極，陰極連接到負載的正極。當電源正向連接時，二極管導通，電流流過負載；而當電源極性反轉時，二極管截止，阻止電流流動。這種連接方式能有效地防止反向電流對電路造成損害。
（二）并聯連接方法
在一些特殊情況下，也可以采用并聯連接方式。此時，二極管的陽極連接到電源的正極，陰極連接到負載的正極。不過，在大多數應用場景中，串聯連接方式因其簡單有效的特性，成為了實現電源反接保護功能的首選方案。
四、優化阻塞二極管使用的實用建議
除了正確選擇和連接阻塞二極管外，還可以采取以下措施來進一步提升電路的穩定性和可靠性：

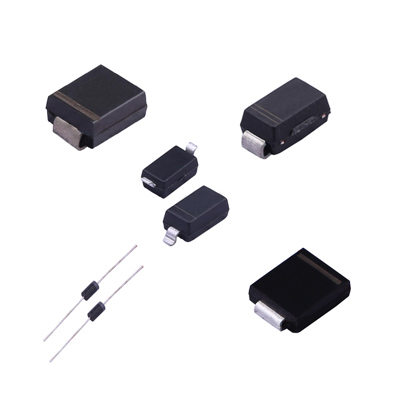

（一）合理選擇封裝形式
二極管的封裝形式對其散熱性能和電路穩定性有著直接影響。在大功率電路應用中，選擇合適的封裝形式能夠有效降低功率損耗，提高整個電路的效率。
（二）與限流電阻配合使用
在特定應用中，將反極性保護二極管與限流電阻共同使用，可以為電路提供額外的保護。限流電阻能夠有效限制電流幅值，避免出現過流現象，從而進一步增強電路的安全性。
（三）根據電源類型定制選型策略
不同的電源類型（如交流電源、直流電源等）對二極管的選擇有不同的要求。例如，直流供電電路中使用的二極管可能需要具備更高的阻斷電壓能力；而在交流供電電路中，二極管可能需要額外的電壓穩定能力。
（四）進行充分的測試和驗證
在完成電路設計后，務必對阻塞二極管的功能進行測試和驗證。通過模擬電源反接情況，檢查電路是否能夠正常工作，觀察二極管是否能夠有效阻斷反向電流的流動，從而確保電路的保護功能可靠。
總結
反極性保護二極管的選擇和連接雖相對簡單，但要實現對電路的有效保護，必須依據電路的具體要求精心挑選合適的二極管，并采用正確的連接方法。關注二極管的載流能力、阻斷電壓能力和恢復時間等核心參數，同時結合實際應用場景采取優化措施，能夠顯著提高電路的保護能力，有效避免因電源反接而引發的電路損壞，為電路的穩定運行筑牢安全防線。
