    MOS管開通的過程詳細介紹

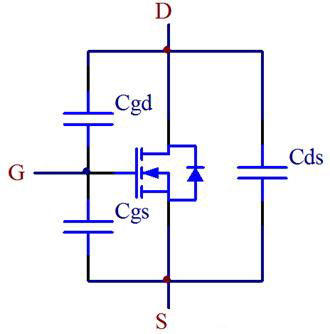

    MOS管不同于三極管,它屬于電壓控制型器件,但是實際上MOS管在從關斷到導通的過程中,也是需要電流的,這是因為MOS管各極之間存在寄生電容Cgd,Cgs以及Cds。
    MOS管的規格書參數對應:
    Cgd=Crss;
    Cds=Coss-Crss;
    Cgs=Ciss-Crss
    MOS管開通過程
    首先MOS管的導通條件,是Vgs電壓至少需要達到閾值電壓Vgs(th),它通過柵極電荷對Cgs電容進行充電。當MOS管完全導通后就不需要提供電流了。
    那么,MOS管具體的開通過程是怎樣的呢?

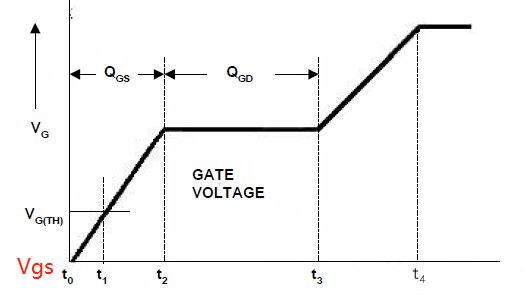

    一般分為四個階段
    MOS管開通過程
    T1階段:
    驅動開通脈沖通過mos管的柵-源極對輸入電容Cgs充電,開啟時Vgs電壓=閾值電壓Vth,在此之前,mos管處于關斷狀態。此時只有很小的電流經過mos管,Vds的電壓Vdd保持不變
    T2階段:
    當Vgs電壓達到閾值電壓Vth時,電流ID開始流過漏極,Vgs電壓繼續上升,電流也逐漸上升。這時的Vds電壓依舊保持Vdd不變。
    當Vds電壓到達米勒平臺電壓Vgp時,電流ID上升到負載電流的最大值ID,這時,Vds電壓開始從Vdd下降。
    T3階段:
    現在就到了重要的米勒平臺了。
    米勒期間電流ID保持負載ID不變,Vds電壓不斷降低。米勒平臺的高度受負載電流的影響,當負載電流越大,電流ID到達的時間就越長,也就導致了更高的米勒平臺電壓Vgp。
    T4階段:
    當米勒平臺結束時,Vgs電壓繼續降低,但此時它降低的幅度很小。最后穩定。
    一般在米勒平臺結束以后,可以認為mos管基本已經導通。

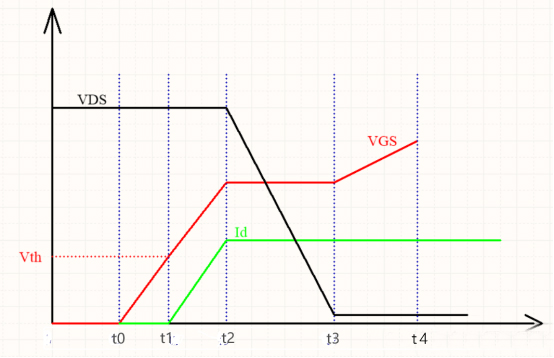

    MOS管開通過程
    為什么會造成彌勒平臺?
    因為MOS開通時,Vd>Vg,Vgd先通過MOS管放電,再反向充電,奪取了給Cgs充電的電流,造成Vgs電壓不變,所以造成米勒平臺。也就是說,如果想要減少開通損耗,就要盡可能的減少米勒平臺的時間。
    這是MOS管的開通過程了,下期我們來講mos管的關斷過程。
