    當MOS管出現不完全導通,及邊沿爬坡緩慢會有什么情況
    正常情況下:當MOS管在開關狀態時,開關波形應該會和控制信號電壓波形一樣標準。
    但是實際上柵極串聯較大的電阻以后,柵極上的充放電電流很小,對電容的充電速度變慢,MOS管出現了未完全導通,并且下一個關閉MOS管的信號又到達了的現象。
    我們了解過米勒平臺,知道MOS管GS和GD之間都有一個等效電容,電容兩端的電壓無法突變,因此本質上就是對這些電容進行充放電,讓Vgs電壓達到導通和關閉的門限。

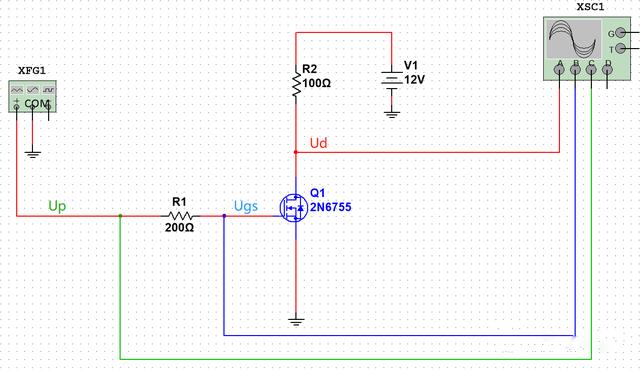

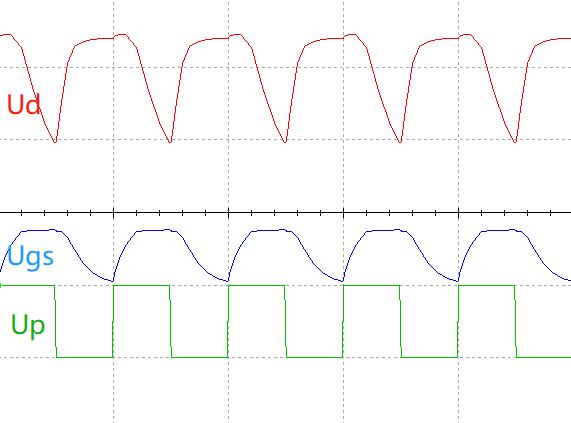

    我們通過這個電路來講解,在這里當輸入信號為1MHz時,幅度5V的方波信號,通過200ohm電阻R1連接到NMOS的G極,但Ud電壓最小值還在5V時又開始上升了,開關并沒有完全導通。
    MOS管不完全導通
    MOS管不完全導通
    這時可以將串聯電阻R1縮小,大概20ohm,Vd電壓信號保持為方波,這就可以進行完全導通了。

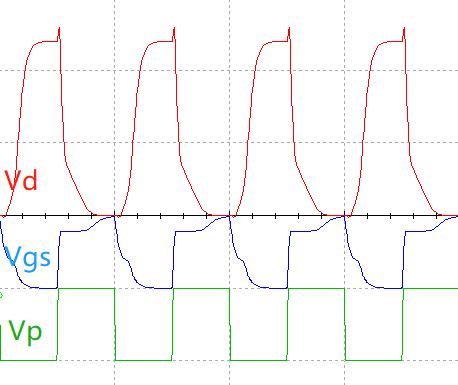

    但是,當Ud關斷時,出現了較長的“爬坡”,也就是說,即使將柵極驅動電流增大了,MOS管本身的開關頻率也存在上限。
    MOS管不完全導通

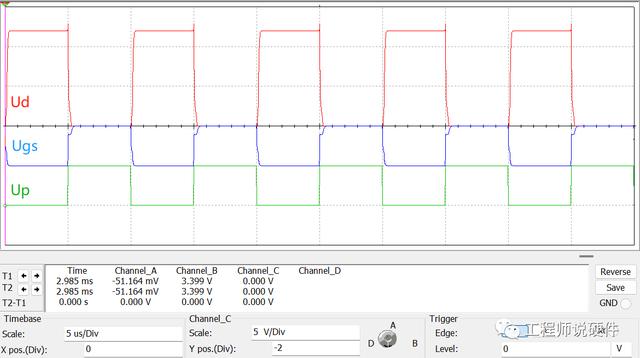

    于是我們將柵極驅動型號的頻率降低到100kHz,這時的Ud和Ugs就是一個比較標準的方波信號了。
    MOS管不完全導通
    當MOS管出現不完全導通,以及邊沿爬坡緩慢會出現什么情況?
    事實上當MOS管完全導通時,MOS管的損耗可以看作為0,也就是說MOS管的損耗只存在于開關的過程中
    相反,MOS管的損耗就會加大,并加重發熱,最終導致MOS管燒毀。
