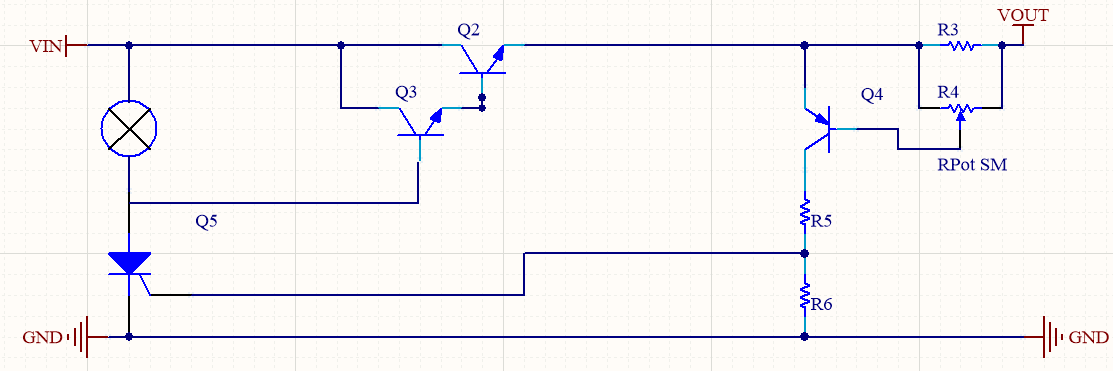

遇到負載短路或者過流的情況，一般為了節約成本，就給這個電路裝一個保險絲來保護電路，不過保險絲的熔斷時間比較長，通常需要幾十毫秒才能熔斷，對于比較貴重的負載，這樣的電路設計肯定是不能滿足要求的，它會非常容易的把電路中的二極管，三極管或者芯片等燒壞。鑒于這些問題，開發出了保護時間非常迅速的短路快速保護電路，基本上保護時間為100微秒左右。下面是這個短路快速保護電路的原理圖。
這個短路快速保護電路它的作用就是保護負載的供電電路，以實現當負載發生短路或者過流時，可以快速關斷，保護負載的作用。

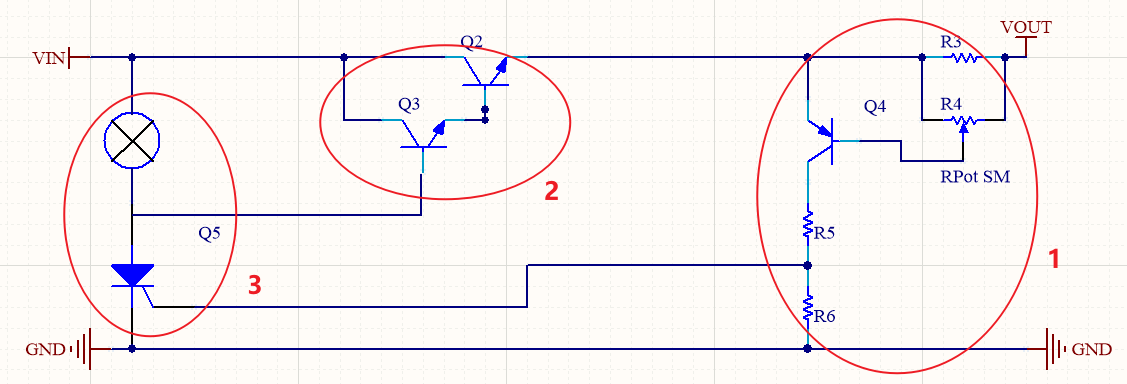

下圖標注主要是這個電路圖的一個功能區分。
它的功能構成主要有3點：
1.觸發條件電路：由三極管Q4,電位器R4,以及電阻R3,R5,R6組成。
2.開關電路：由三極管Q2和三極管Q3組成。
3.控制電路：由指示燈和晶閘管Q5組成
下面具體分析下這個電路的工作過程。

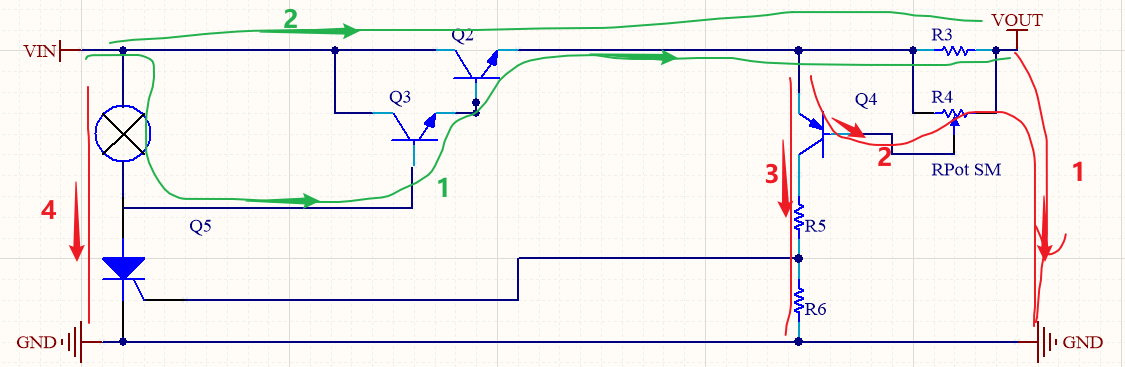

當電路 正常工作時，NPN型雙復合三極管Q2,Q3經過指示燈獲取基極的偏置電壓來導通，圖中綠色標注1，2兩步。由于電路正常工作時電阻R3上的壓降很小，遠小于0.7V，因此三極管Q4的基極偏置電壓遠小于0.7V，進而它不會導通。因此電阻R6上面也不會有電壓，那么晶閘管Q5就不會達到觸發電壓而導通。
當負載電路突然短路或者電流過大時，如圖中紅色標注1，輸出口處于短路狀態，那么電阻R3兩端必然會產生較大壓降。此時三極管Q4的基極獲得較大偏置電壓而導通，直流電源經過三極管Q4的e極-c極-電阻R5-電阻R6-GND形成回路，如圖中紅色標注2，3.此時就會在電阻R6上形成一個3-4V的壓降，晶閘管因此會被觸發導通，如圖中標注4，指示燈亮，發出警報。此時三極管Q3的基極電壓會被拉到0V進而關斷三極管Q3,Q2。切斷總電源。達到快速保護負載電路的目的。
