    MOS管G極串聯小電阻的作用介紹
    在電源電路中,功率MOS管的G極經常會串聯一個小電阻,幾歐姆到幾十歐姆不等,那么這個電阻用什么作用呢?
    MOS管G極串聯小電阻
    如上圖開關電源,G串聯電阻R13
    這個電阻的作用有2個作用:限制G極電流,抑制振蕩。
    限制G極電流
    MOS管是由電壓驅動的,是以G級電流很小,但是因為寄生電容的存在,在MOS管打開或關閉的時候,因為要對電容進行充電,所有瞬間電流還是比較大的。特別是在開關電源中,MOS管頻繁的開啟和關閉,那么就要更要考慮這個帶來的影響了。
    MOS管G極串聯小電阻

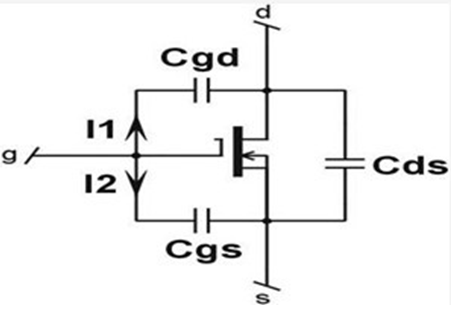

    如上圖,MOS管的寄生電容有三個,Cgs,Cgd,Cds
    一般在MOS管規格書中,一般會標下面三個參數:Ciss,Coss,Crss,他們與寄生電容的關系如下:
    Ciss=Cgs+Cgd
    Coss=Cds+Cgd
    Crss=Cgd
    如以MOS管FDS2582為例:
    MOS管G極串聯小電阻
    Ciss=1290pF,可以看到,這個寄生電容是很可觀的。
    簡單估算一下,假設Vgs=10V,dt=Tr(上升時間)=20ns ,Ciss=1290pF,那么可得G極在開關時的瞬間電流I=Ciss*dVgs/dt =0.6A。
    在基極串聯一個電阻,與Ciss形成一個RC充放電電路,可以減小瞬間電流值,不至于損毀MOS管的驅動芯片。
    因為增加的這個電阻,會減緩MOS管的開啟與通斷時間,增加損耗,所以不能接太大。這也是為什么電阻是幾歐姆或者幾十歐姆的原因所在。
    抑制振蕩
    MOS管G極串聯小電阻
    MOS管接入電路,也會有引線產生的寄生電感的存在,與寄生電容一起,形成LC振蕩電路。對于開關方波波形,是有很多頻率成分存在的,那么很可能與諧振頻率相同或者相近,形成串聯諧振電路。
    串聯一個電阻,可以減小振蕩電路的Q值,是振蕩快速衰減,不至于引起電路故障。
