單結晶體管介紹

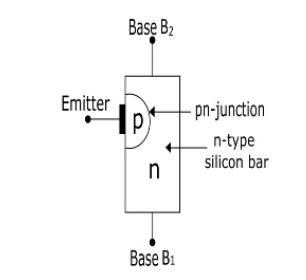

單結晶體管（UJT）又稱基極二極管，是一種只有一個PN結和兩個電阻接觸電極的半導體器件，它的基片為條狀的高阻N型硅片，兩端分別用歐姆接觸引出兩個基極b1和b2。在硅片中間略偏b2一側用合金法制作一個P區作為發射極e。
單結晶體管是一種利用PN結特性的半導體器件，它的工作原理基于PN結的電子輸運和控制。單結晶體管主要由三個區域組成：發射區（Emitter）、基區（Base）和集電區（Collector），這些區域分別對應不同的半導體類型：P型、N型和N型。
放大作用：當輸入信號作用于基區時，會改變基區中的電子云密度，進而影響基區的導電性。如果信號為正向偏置，基區中的電子密度增加，導致基區的導電性增強，從而增加從發射區流向基區和集電區的電流，實現信號的放大。
開關作用：當輸入信號為反向偏置時，基區中的電子密度減少，導電性減弱，電流從發射區流向基區的流動降低，使單結晶體管進入關閉狀態，輸出電流減小。
單結晶體管的其他重要特性參數包括飽和電流（Is）和截止頻率（fT）。飽和電流是指在特定條件下，如發射區與基區之間的電壓達到一定程度時，電流能夠達到的最大值，它決定著單結晶體管的放大能力。截止頻率則是單結晶體管能夠放大的最高頻率，超過這一頻率后，放大效果會明顯下降。
單結晶體管觸發電路
UT可用于用于產生脈沖以教發TRIAC的張地振蕩器，電路如下:
電路中，施加的交流電壓使用橋式整流器進行整流，并使用齊納二極管進行調節。該穩壓直流電壓被施加到電容器上,電容器開始通過可變電阻器充電。
一旦電容器電壓達到峰值或閾值電壓，UJT開始導通，電容器開始通過UJT和變壓器初級放電，并在變壓器次級產生脈沖電壓,該脈沖電壓被提供給柵極SCR來觸發它。一旦觸發SCR,它將開始導通，而與任何柵極電壓無關。

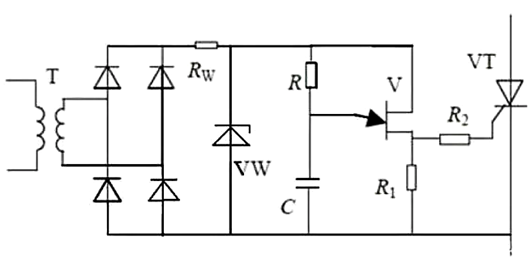

單結晶體管觸發電路二
電路組成
①，同步降壓變壓器T，作用是把220v交流電降壓，且相位和市電一致。
②，橋式整流電路，把交流電變?yōu)槊}動直流電。
③，穩壓二極管Vw和Rw作用是削波，把脈動直流變?yōu)樘菪尾ā?/div>
④，R是限流電阻，它的大小直接影響電容器c的充電速度，進一步影響晶閘管的控制角和導通角。
⑤，單結晶體管，和電阻R，電容器c，電阻R1組成弛張振蕩器，為晶閘管提供觸發脈沖。
