    mos管vgs怎么測,MOS管VGS電壓測量介紹
    測試方法(以NMOS為案例):
    mos管vgs怎么測

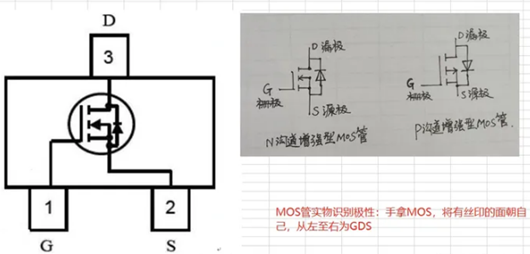

    手拿MOS管,將有絲印的一面朝自己,從左至右為GDS。
    MOS測試前的準備:
    1.測試前,必須佩戴好靜電手環并且需從板子上拆下MOS管做單體測試,(因為在板子上測試測不準確,支路有其它物料和電路會影響測試數據,導致測試失誤。)

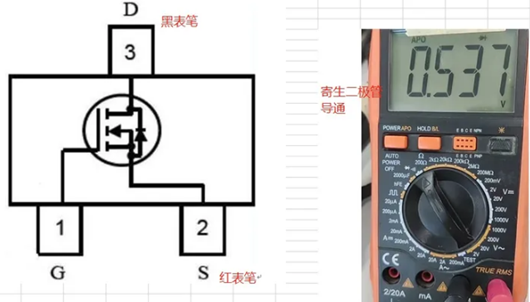

    2.取下MOS管后,將MOS的3個電極首先放電。用鑷子或導線短接MOS管3個電極GDS,使其完全放電處于截止狀態。(出廠狀態)將萬用表調至二極管檔,將紅表筆接在MOS的S極,黑表筆接在D極,這時寄生二極管是導通狀態,萬用表會顯示電壓值,一般是0.4V~0.9V之間。
    mos管vgs怎么測
    3、將黑表筆接在S極,紅表筆接在D極,寄生二極管是截止狀態,萬用表會顯示1,相當于開路。
    mos管vgs怎么測
    判定:以上兩步測量,判定MOS是OK的。
    如果第2步和第3步萬用表都顯示一定的電壓值,也就是說正反向都有值,代表MOS管D和S已經擊穿損壞。
    第2和第3步萬用表都顯示1,也就是說正反向都是無窮大,代表MOS管寄生二極管開路損壞。
    萬用表置20K檔位,可以將紅表筆接在MOS管的G極,黑表筆接在S極,并維持一段時間(給Cgs電容充電,確保MOS有一定的導通),將黑表筆接在S極,紅表筆接在D極,這時萬用表也會顯示電壓值,但接近于0,因為此時DS導通寄生二極管導通。---- MOS是OK的
    再短接MOS管3個電極,讓NMOS處于截止狀態,將黑表筆接在S極,紅表筆接在D極,萬用表再次顯示1,代表寄生二極管截止。---- MOS是OK的
    將萬用表調至蜂鳴器檔或者電阻檔,將紅表筆接在MOS的G極,黑表筆接在S極,蜂鳴器不會響,GS阻抗比較大,代表GS沒有擊穿損壞,是OK的。
