    lc振蕩電路四個過程,lc振蕩電路充放電過程詳解
    lc振蕩電路簡介
    振蕩電路是由一個電容器與一個自感線圈串聯而成的,稱為 LC 電路(LC circuit)。LC振蕩電路通過利用電感和電容元件之間的電磁相互耦合,實現了電能和磁能的相互轉換,從而產生振蕩電流。
    LC電路,也稱為諧振電路、槽路或調諧電路,是包含一個電感(用字母L表示)和一個電容(用字母C表示)連接在一起的電路。該電路可以用作電諧振器(音叉的一種電學模擬),儲存電路共振時振蕩的能量。

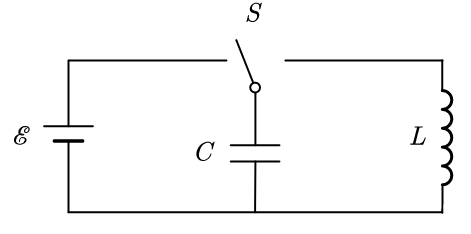

    lc振蕩電路
    lc振蕩電路充放電過程
    1)過程:順時針電流為正方向,q為上級板帶電。
    ①放電:上級板帶正電,電容器相當于電源,電流通過線圈產生自感電流阻礙原電流,因此電流從零開始逐漸增加,電容器帶電量逐漸減小。
    ②充電:放電結束瞬間電流消失,產生逆時針方向感應電流,由于自感減弱,電流逐漸減小,感應電流給電容器充電,電荷量逐漸增加,此時下極板帶正電。
    2)核心:電流增加對應電容器放電。
    3)振蕩周期:T=2Π√LC
    4)能量轉化:
    電流增大時:磁場能增大,電場能減小。
    電流減小時:磁場能減小,電場能增大。
    電容器放電從正極出,負極入;充電反之。
    lc振蕩電路四個過程
    一、充電階段
    當電路中的電源接通時,電流會通過電感元件,同時產生磁場。這個磁場是逐漸增強的,因為電流是逐漸增大的。當電容元件的兩端被充電到一定電壓時,電容元件內的電荷數量也會逐漸增加。在這個階段,電能被轉化為磁能和電荷能。
    二、放電階段
    隨著電容元件兩端的電壓升高,電感元件中的磁場能量也逐漸增強。當電容兩端的電壓達到一定值時,電感元件中的磁場能量和電容元件中的電荷能會達到一種平衡狀態。此時,電容元件內的電荷數量達到最大值,而電感元件中的磁場能量也達到最大值。
    接下來,電容元件開始放電。在這個過程中,電容元件內的電荷數量逐漸減少,而電感元件中的磁場能量逐漸轉化為電流能量。這個過程中,電流會反向流動,因此電流的磁場方向也會反向。
    三、反向充電階段
    當電容元件內的電荷數量減少到一定程度時,電感元件中的磁場能量也開始逐漸減弱。此時,電容元件的兩端電壓會逐漸降低,電感元件中的電流也會逐漸減小。這個過程中,電能再次轉化為磁能和電荷能。
    四、反向放電階段
    當電容元件兩端的電壓降低到一定程度時,電感元件中的磁場能量已經非常微弱了。此時,電容元件開始反向放電,即電流方向與之前的放電方向相反。在這個過程中,電容元件內的電荷數量會逐漸減少,而電感元件中的磁場能量也會逐漸轉化為電流能量。

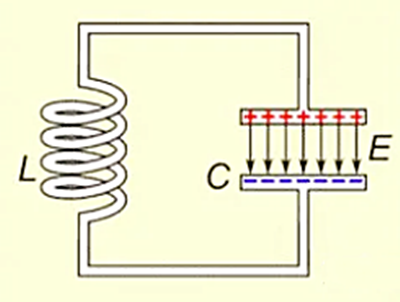

    lc振蕩電路
    lc振蕩電路

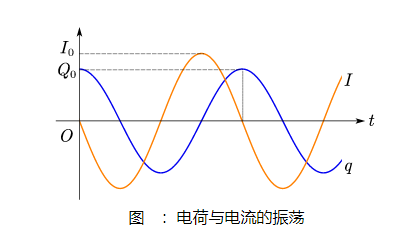

    振蕩過程
    通過以上四個階段的循環往復,LC振蕩電路會產生持續的振蕩電流。這個振蕩電流的頻率取決于電路中的電感和電容元件的參數,以及外部電源的電壓和電流等條件。
    在振蕩過程中,每個周期的時間長度由電感和電容元件的數值共同決定。通常情況下,電感元件的電阻越小、自感應系數越大,則振蕩周期越長;而電容元件的電阻越大、容量越大,則振蕩周期越短。
    能量轉換
    在LC振蕩電路中,電能和磁能不斷地在電感和電容元件之間進行轉換。在充電階段和反向充電階段,電能被轉化為磁能和電荷能;而在放電階段和反向放電階段,磁能和電荷能又被轉化為電能。這種能量轉換過程可以實現電磁波的發射和接收,因此在無線通信、雷達等應用領域中具有廣泛的應用價值。
