    lcr電橋,lcr電橋原理圖,lcr電橋測量方法介紹
    lcr電橋,L是電感(Inductance), R是電阻(Resistance),C是電容(Capacitance)。LCR數字電橋是能夠測量電感,電容,電阻,阻抗的儀器,lcr電橋采用SMT表面貼裝工藝,測量速度快,讀數穩定。
    lcr電橋原理圖
    數字電橋的測量對象為阻抗元件的參數,包括交流電阻R、電感L及其品質因數Q,電容C及其損耗因數D。因此,又常稱數字電橋為數字式LCR測量儀。其測量用頻率自工頻到約100千赫。基本測量誤差為0.02%,一般均在0.1%左右。
    lcr電橋

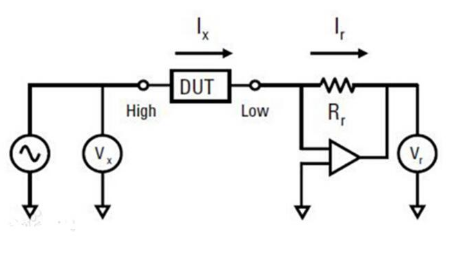

    數字電橋原理如圖所示。圖中DUT為被測件,其阻抗用Zx表示,Rr為標準電阻器。切換開關可分別測出兩者的電壓Ux與Ur,于是有下式:
    Zx = Ux/Ix = Rr * Ux/Ur
    此式為一相量關系式。如使用相敏檢波器(PSD)分別測出Ux和Ur對應于某一參考相量的同相量分量和正交分量,然后經模數轉換(A/D)器將其轉化為數字量,再由計算機進行復數運算,即可得到組成被測阻抗Zx的電阻值與電抗值。
    從圖中的線路及工作原理可見,數字電橋只是繼承了電橋傳統的稱呼。實際上它已失去傳統經典交流電橋的組成形式,而是在更高的水平上回到以歐姆定律為基礎的測量阻抗的電流表、電壓表的線路和原理中。
    lcr電橋測量方法
    1. 加電
    首先將電源線帶IEC一端接到電橋左后方的IEC插座上,另一端插入合適的電源插座上,搬動電橋左后方的船形開關,即使電橋通電。通電后,顯示器、量程及功能指示器隨之變亮。電橋可自動置于電感、電容測量檔,并聯等效及1KHz頻率狀態。正常情況下,內部電路加電幾秒鐘后即能穩定,便可進行測量。
    2.被測元件的接入方法
    ⑴通常徑向引線的元件可直接插入組合測試夾夾板內,而接入特殊柔性引線的元件時,應借助夾板離合器進行,該離合裝置位于測試夾的正下方。
    ⑵接入軸向引線元件時,為避免扭折引線,可采用軸向轉接頭,先把這兩個配件分別插入測試夾的兩端,再將其間距調正到適合元件測量的位置,然后便將軸向引線元件插入兩端的配件夾內。
    ⑶在軸向轉接頭必需相當牢固定的場合,如在測量大量的同類元件時,需采用支撐板。
    安裝支撐板:首先把軸向轉接頭調整到適當的位置上,然后將支撐板懸置于軸向轉接頭上方,讓每個軸向轉接頭穿過支撐板上的槽縫,放好支撐板,將固定螺釘對準電橋面板上的螺孔,最后上緊螺釘。注意:安裝時不易將螺釘擰得過緊。
    注意:本電橋雖能夠對充電電容接入測試進行防護,但最好應將充電電容經適當電阻放電后才進行測量。
    3.使用中注意讀數及測量條件顯示
    ⑴儀器的6位顯示不一定全部是有效顯示,在某些測量中測量數據的未尾值可能跳動較大,應舍去這些跳動數值,讀取其穩定值。
    (2)一般使用自動量程進行測量,以保證選擇到正確的量程,操作到手動方式可以觀察實際工作量程。應用于同批同種測量元件的批量測試時,可以選擇量程鎖定模式工作。
    (3)串-并聯指示
    雖然電橋具有顯示串聯或并聯等效值的選擇性,但在不利的Q值情況下,用上述兩種方式均不可能獲得基本準確度。當需要改動某一顯示方式以便提高基本準確度時,電橋通過下標s表示串聯,下標p表示并聯。
    (4)頻率提示
    200μF~2000μF的電容,200H~2000H的電感,測量頻率在100Hz只能獲得基本準確度。同樣,200pF~2nF的電容和200μH~2mH的電感,只有在1KHz測量頻率上才能獲得基本準確度,因此獲得最佳測試性能,應選擇最合適的測試頻率。
    (5)測試電平顯示
    高K陶瓷電容或高導磁磁性電感器等,對測試信號電平的大小較為敏感,不同的測試電平會產生相異的測量結果。同時,測試電平越低,測量穩定性越差。
    使用了微處理器的LCR電橋則叫LCR數字電橋。一般用戶又稱這些為:LCR測試儀、LCR電橋、LCR表、LCRMeter等等??梢跃_測量大量電子元件:電容器、電感器、磁芯、電阻器、變壓器、芯片組件和網絡元件等的阻抗參數測量。其它元件:印制電路板、繼電器、開關、電纜、電池等的阻抗評估。
