    開關電源誤差放大器的傳遞函數解析
    誤差放大器使用跨導放大器的傳遞函數是怎么樣的?

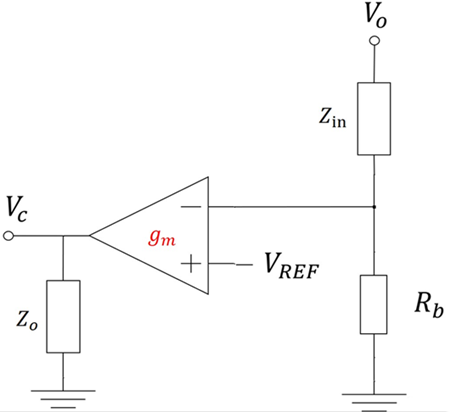

    先看基本電路圖:
    誤差放大器 傳遞函數
    首先需要注意一點,跨導放大器的虛短此時就不成立了,不過其輸入阻抗也是很大的(這點值得商榷,一些跨導放大器的芯片也并不是很大,有的只有幾十K,有的幾百K)。
    有資料顯示把跨導放大器的輸入阻抗當作無窮大來建模的,所以也就能用“虛斷”的概念。

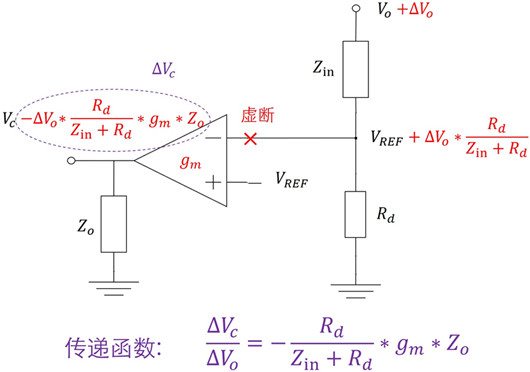

    假定跨導放大器的輸入阻抗無窮大,那么我們很容易求得上面這個跨導放大器的傳遞函數。
    誤差放大器 傳遞函數

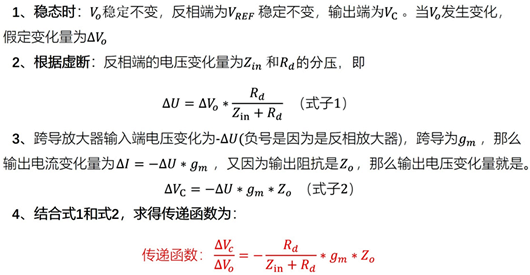

    求解過程如下圖:
    誤差放大器 傳遞函數
    這個式子能看出什么?
    1、分壓反饋網絡的兩個電阻對環路都有影響
    Zin和Rd分別對應分壓反饋網絡的上下兩個電阻,傳遞函數有這兩個參數,所以兩個電阻都對環路有影響

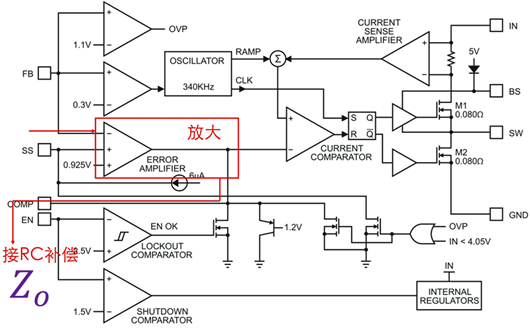

    2、實際電路中,補償電路就是Zo
    誤差放大器 傳遞函數
