開關電源Y電容作用
Y電容用來消除共模干擾。分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現，濾除高次諧波，防止干擾，提高輸出電壓質量。基于漏電流的限制，Y電容值不能太大，Y電容通常采用高壓瓷片的。

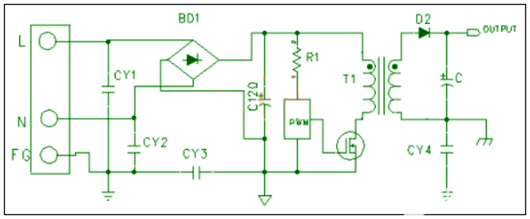

開關電源基本原理圖
1、一次電路(Primary Circuit) ：
直接與外部電網電源連接的。
2、二次電路(Secondary Circuit)：
位于設備內與一次側相隔離的那部分電路。
3、Y-電容(Y-Capacitor)：
跨接于一次電路與地或一、二次電路之間的高壓電容。
開關電源接地、漏電流、耐壓測試（安規）
1、接地連續性測試(Ground Continuity Test)：
A、定義：
從Inlet PG 端上通過電流至使用者可接觸的接地端，確保其阻值小于規格值，達到接地保護的功用。
B、標淮：
1、輸入電流不大于25A，(DC or AC)電壓不超過12V，時間至少3秒(TUV要求)。
2、測試結果：電阻值不得大于100 mΩ。
2、接地泄漏電流測試(Earth Leakage Current Test)：
A、定義：
通過一個被安規單位(UL、TUV、CSA…)認可的“人體阻抗模擬電路”，測量當待測物 (SPS)接通電源時在可觸到的金屬部件與地之間流經人體的電流量。
B、標淮：
1、輸入電壓為額定電壓上限的106%。
2、測試結果：Class I≦3.5mA、Class II≦0.25mA。
3、耐壓測試(Dielectric Withstand Voltage Test)：
A、定義：
又稱高電壓介電測試，即 Hi-pot(High Potential)Test，從一次側對二次側(或一次側對地)之間實施高電壓，以確定內部絕緣層有隔離危險電壓的功用。
B、標淮：

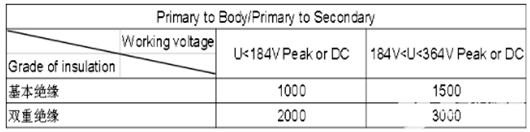

1、輸入電壓為下列所示：
2、測試結果：不可有絕緣擊穿現象(Breakdown)。

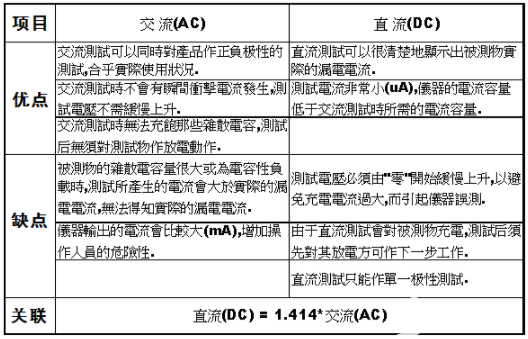

耐壓測試交流與直流之區別
耐壓測試之漏電流計算方法
1、DC 測試之漏電流設定：
DC 測試電流非常小(μA)，一般一次側對二次側之間實施DC高電壓,漏電流設定：0μA~100μA。
2、AC 測試之漏電流理論計算：
計算公式：I =2π*f*V*Cy
其中：f— 測試電壓頻率 ( 50Hz or 60Hz )V— 測試電壓 ( unit : volt )Cy—跨接于一次側與地或一、二次側之間的Y電容總和。
所以：Imin = 2π*f*V*CyminImax= 2π*f*V*Cymax
Cy 電容計算：Cy =Cy1 Cy2 Cy3 …
若一次側地與二次側地之間跨接一顆Y電容(Cy0)，則：
Y電容公差一般為：/-20% OR /-10%
3、實際設定AC 測試漏電流時需考慮下列因素：
1）考慮初始漏電流 ： 初始漏電流即在無待測物狀態下，所測得的漏電流。
2）考慮Y電容公差 ： 電源工程師在選擇同一顆容量大小的Y電容時，往往有幾個型號，但其公差不一樣(有的是 /-10%，有的是 /-20%)，給實際漏電流設置帶來麻煩，因此我們應該按 /-20% 公差去設定，否則須依 /-10% 公差去設定。
3）考慮實際線路中存在的分散電容，因此漏電流范圍設定：(下限取整 :上限入整)
