    MOS管散熱,功率,電流參數關聯解析
    MOS管有如下參數:
    Operating Junction :Tmin-Tmax。
    Continuous Drain Current(Rjc):I(T=Tc)。
    Power Dissipation(Rjc):P(T=Tc)。
    THERMAL RESISTANCE:Rjc 。
    Drain?to?Source On Resistance:RDS(on)
    為防止mos管溫度超過Tmax,因此有如下公式:
    Tmax=Rjc*P+TC.
    MOS管的功耗主要來自于電流
    P=I*I*Ron。

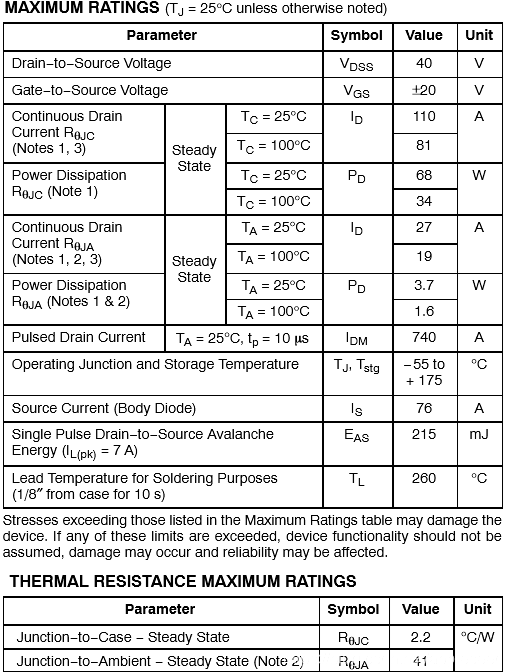

    以NVMFS5C450NL為例:
    MOS管 參數
    當TC=25度的時候:
    Power Dissipation=68W.
    THERMAL RESISTANCE=2.2.
    Rjc*P+TC=2.2*68+25=174.6
    器件最高工作溫度是175度,可見是相等的。
    Continuous Drain Current=110A.
    Drain?to?Source On Resistance:RDS(on)
    MOS管 參數
    在175的時候導通電阻=2.8*1.85=5.18。
    I*I*RDS(on)=110*110*0.00518=62.678W。
    Power Dissipation=68W.
    這兩個數據也是很接近的。
    TC,TA等于其他溫度的時候,這個關系也是可以驗證的。
    因此可以得出結論,mos管的最大電流,最大功耗,這些參數的意義,就是為了保證mos管的Junction溫度不超過最大限值。
