    什么是柵極,源極電壓產生的浪涌介紹

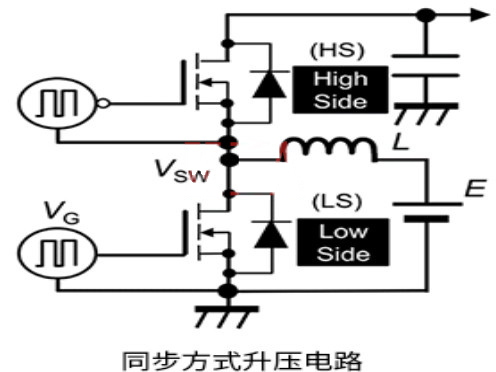

    右側的電路圖是在橋式結構中使用SiC MOSFET時最簡單的同步升壓(Boost)電路。
    在該電路中,高邊(以下稱“HS”)SiC MOSFET與低邊(以下稱“LS”)SiC MOSFET的開關同步進行開關。當LS導通時,HS關斷,而當LS關斷時,HS導通,這樣交替導通和關斷。
    由于這種開關工作,受開關側LS電壓和電流變化的影響,不僅在開關側的LS產生浪涌,還會在同步側的HS產生浪涌。
    柵極 源極 浪涌

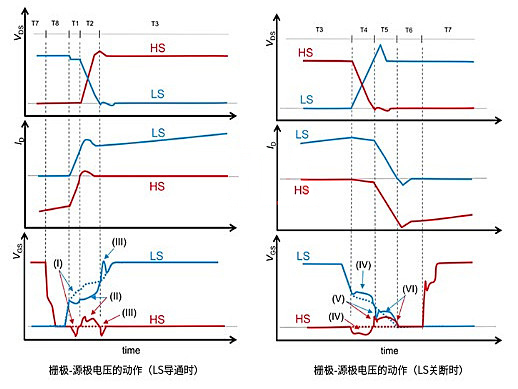

    下面的波形圖表示該電路中LS導通時和關斷時的漏極-源極電壓(VDS)和漏極電流(ID)的波形,以及柵極-源極電壓(VGS)的動作。
    橫軸表示時間,時間范圍Tk(k=1~8)的定義如下:
    T1: LS導通、SiC MOSFET電流變化期間
    T2: LS導通、SiC MOSFET電壓變化期間
    T3: LS導通期間
    T4: LS關斷、SiC MOSFET電壓變化期間
    T5: LS關斷、SiC MOSFET電流變化期間
    T4~T6: HS導通之前的死區時間
    T7: HS導通期間(同步整流期間)
    T8: HS關斷、LS導通之前的死區時間
    柵極 源極 浪涌
    在柵極-源極電壓VGS中,發生箭頭所指的事件(I)~(IV)。每條虛線是沒有浪涌的原始波形。
    這些事件是由以下因素引起的:
    事件(I)、(VI) → 漏極電流的變化(dID/dt)
    事件(II)、(IV) →漏極-源極電壓的變化(dVDS/dt)
    事件(III)、(V) →漏極-源極電壓的變化結束
    在這里探討的“柵極-源極電壓產生的浪涌”就是指在這些事件中尤其影響工作的LS導通時HS發生的事件(II)以及 LS關斷時HS發生的事件(IV)。
    關鍵要點:
    近年來,SiC MOSFET被越來越多地用于電源和電力線路中的開關應用,SiC MOSFET工作速度非常快,快到已經無法忽略由于SiC MOSFET其自身封裝電感和外圍電路布線電感帶來的影響。
    因此,特別是SiC MOSFET,可能會在柵極-源極間電壓中產生意外的浪涌,需要對此采取對策。
    柵極 源極 浪涌

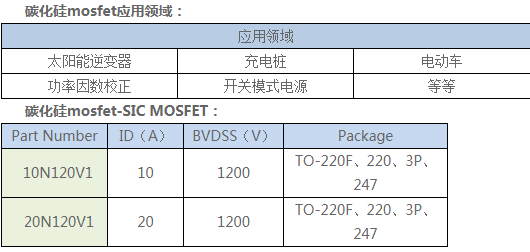

    烜芯微根據日益嚴苛的行業標準和市場對高能效產品的需求,推出新型碳化硅場效應管,可幫助制造商滿足這些不斷上升的能效要求,提供更好的可靠性。耐用性和成本效率。
