    MOS管柵極驅動電流計算詳解
    我們知道MOS管是電壓控制的,從理論上MOS管電流為零。但是半導體不是理想器件,不可避免的會存在一些寄生參數。 閱讀芯片手冊可以知道,柵極驅動電流公式如下圖。
    MOS管柵極驅動電流

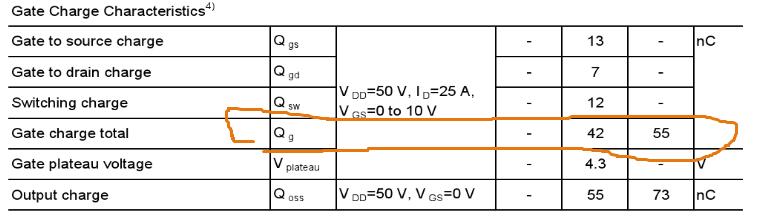

    Fsw為開關頻率,Qg為mos管柵極充滿所需電荷 。 MOS管以BSC109N10NS3為例 ,查看該mos管芯片手冊,可以知道
    MOS管柵極驅動電流
    Qg為50nC左右。通過上面公式計算Igate  = 25mA。  但是問題來了,如下圖
    MOS管柵極驅動電流

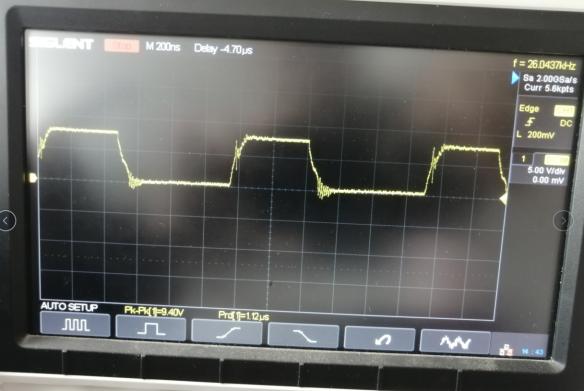

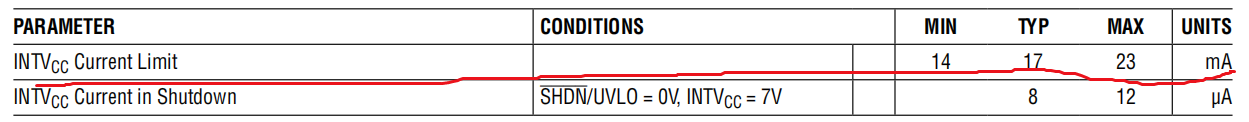

    INTVcc的電流驅動能力為23mA,也就是說開關頻率大概超過500K后,就無法正常驅動這個MOS管了,但是我把開關頻率改到900K后,電路從表面上運行正常。為了一探究竟,我決定測試一下MOS管的驅動波形。
    MOS管柵極驅動電流
    MOS管柵極驅動電流

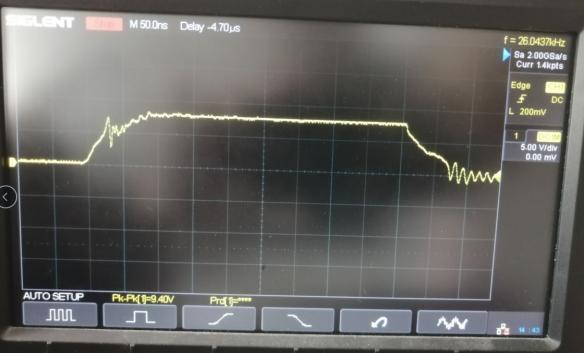

    波形大致看起來問題不大,放大波形,可以看到柵極電壓上升過程中有振鈴,這個其實是MOS管的彌勒效應引起的震蕩。這個震蕩無疑加大了MOS管的開關損耗。之前是在談論MOS管驅動電流問題,這個震蕩問題其實從側面也反應了這個芯片在Qg = 50nC,開關頻率 = 900KHz情況下,驅動能力不足的問題。
