    用MOS管與穩壓二極管來做保護電路
    MOS管,穩壓二極管,保護電路

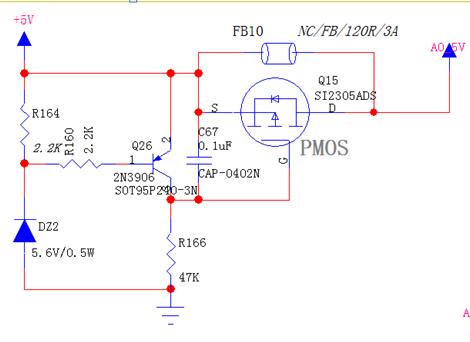

    上面這個圖中利用穩壓管和PMOS管組成一個保護電路,起過壓保護和防反接的的作用。線分析一下:
    1.當輸入端輸入的是5V左右的電壓的時候(圖中的+5V),穩壓二極管沒有被反向擊穿,Q26三極管處于截止狀態。PMOS管的G極接到GND。PMOS管導通,所以D極輸出的就是5V電壓
    2.假設輸入端輸入的電壓大于5V很多,比如12V或者24V,此時DZ2(穩壓二極管)處于反向擊穿區,Q26三極管導通,PMOS管截止。起到保護作用
    3.當輸入端的+和-接反了的時候同樣PMOS也會截止。所以具有防反接功能。
