晶體管當作開關使用，已是司空見慣的事情了，今天硬是要找點話題來講講，且聊聊在接GND和接VCC的開關電路中，用不同類型的晶體管究竟會產生什么樣不同的影響？
一、圖例說明
二、原理分析

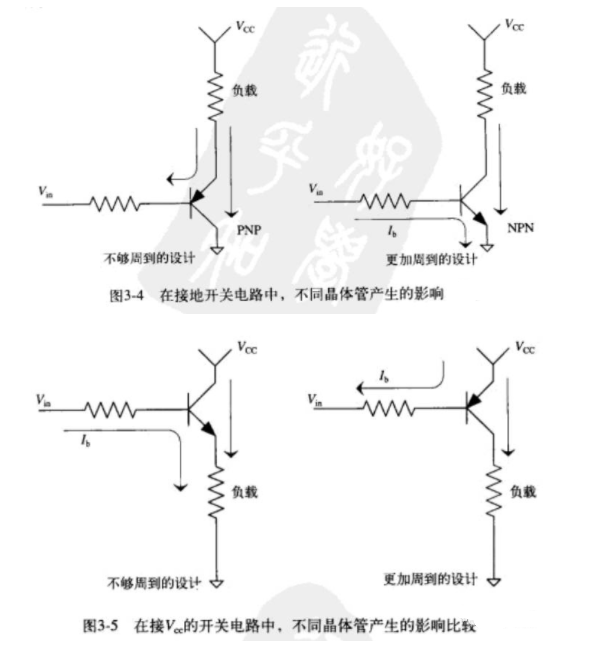

圖3－4，人個覺得兩種控制電路都可用，只是左邊電路設計會存在一些問題，故曰不夠周到設計；但在圖3－5中，左邊電路亦說成不夠周到的設計，感覺有些欠妥當，以下給出原因分析：

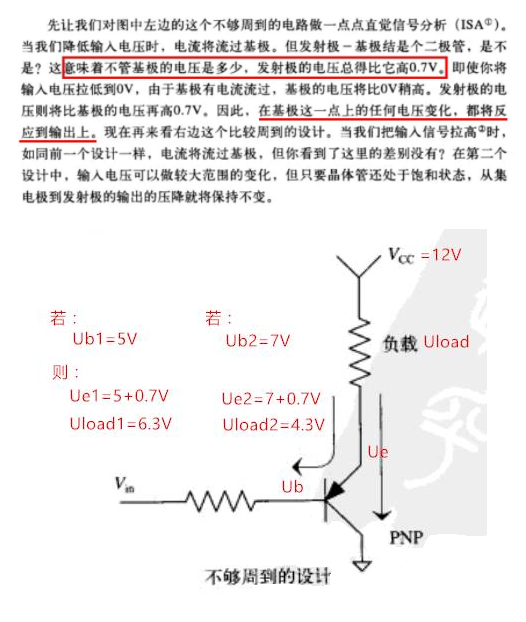

對于圖3－4的解釋?zhuān)缦滤荆?br />

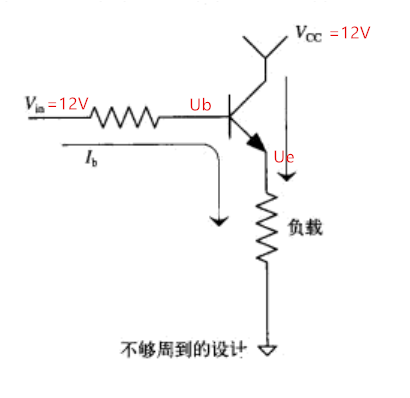

至于說圖3－5左邊電路為不夠周到設計，我認為有些欠妥，原因是因?yàn)樗静荒苷９ぷ鳎魅缦聢D假設：
假設上述電路能正常工作，則在上電瞬間：
1）Vin通過B極電阻和負載電阻對Cbe電容進行充電；
2）當Ube充電到約為0．7V時，三極管導通；
3）三極管完全導通后，Ue＝12V，而Ub＜12V，故三極管又截止；
4）然后又重復上述過程。
由此可見，說上述電路不能正常工作，亦是有理有據的。
但！在分析的過程中，自己又發現“不可用的結論”也有些欠妥了！其實上述描述過程成立的前提條件是Vin
三、結論
1、當晶體管接地作開關時，一般用NPN或N MOS管；
2、當晶體管接VCC作開關時，一般用PNP或P MOS管。
