肖特基二極管是以其發明人肖特基博士（Schottky）命名的，SBD是肖特基勢壘二極管（SchottkyBarrierDiode,縮寫成SBD）的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬－半導體結原理制作的。因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。

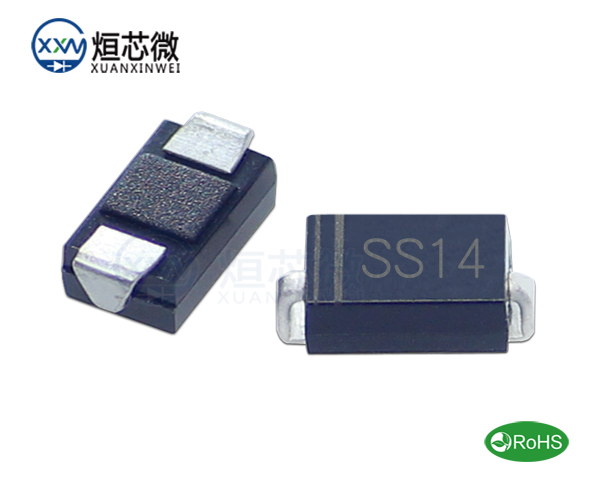

上圖是肖特基二極管 SS14 SMA(DO-214AC) 40V,1A,VF=0.55V 1A，肖特基二極管是近年來問世的低功耗、大電流、超高速半導體器件。其反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右，而整流電流卻可達到幾千毫安。這些優良特性是快恢復二極管所無法比擬的。中、小功率肖特基整流二極管大多采用封裝形式。

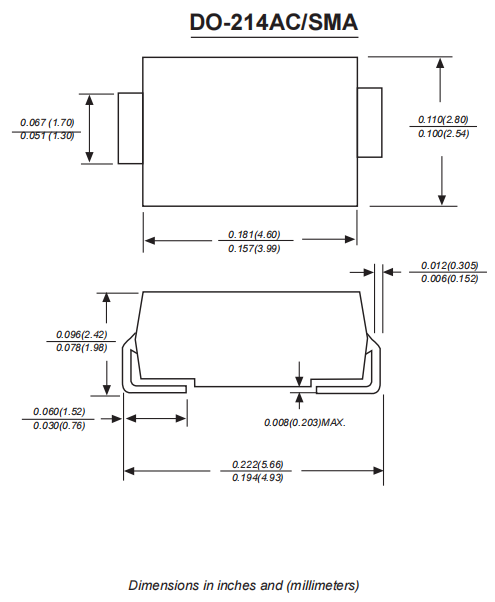

肖特基二極管封裝
肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式，采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式。
肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。
采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有A~19種管腳引出方式。
肖特基二極管作用
肖特基（Schottky）二極管，又稱肖特基勢壘二極管（簡稱 SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。
一個典型的應用，是在雙極型晶體管 BJT 的開關電路里面, 通過在 BJT 上連接 Shockley 二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止?fàn)顟B(tài)，從而提高晶體管的開關速度。這種方法是 74LS，74ALS，74AS 等典型數字 IC 的 TTL內部電路中使用的技術。
肖特基（Schottky）二極管的最大特點是正向壓降 VF 比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要全面考慮。
肖特基二極管一般用在電源次級輸出整流上面。
作用還是整流，其優勢是正向壓降低，反向恢復時間快，所以整體損耗會比其他的二極管低很多。

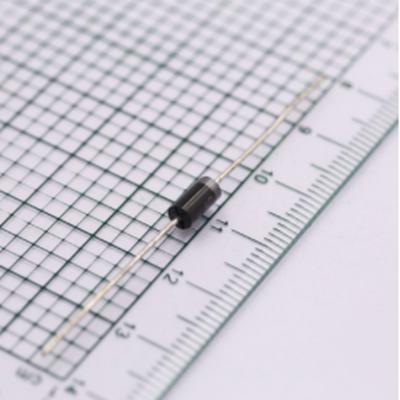

B5819W為集電極電流1A 基極電壓40V的貼片肖特基管，1N5819為參數相同的插件式肖特基管，兩個管只是封裝不同。簡單來說就是一個是貼片的 一個是插接件式的。
SBD具有開關頻率高和正向壓降低等優點，但其反向擊穿電壓比較低，大多不高于60V，最高僅約100V，以致于限制了其應用范圍。像在開關電源（SMPS）和功率因數校正（PFC）電路中功率開關器件的續流二極管、變壓器次級用100V以上的高頻整流二極管、RCD緩沖器電路中用600V～1.2kV的高速二極管以及PFC升壓用600V二極管等，只有使用快速恢復外延二極管（FRED）和超快速恢復二極管（UFRD）。目前UFRD的反向恢復時間Trr也在20ns以上，根本不能滿足像空間站等領域用1MHz～3MHz的SMPS需要。即使是硬開關為100kHz的SMPS，由于UFRD的導通損耗和開關損耗均較大，殼溫很高，需用較大的散熱器，從而使SMPS體積和重量增加，不符合小型化和輕薄化的發展趨勢。因此，發展100V以上的高壓SBD，一直是人們研究的課題和關注的熱點。
SBD的主要優點包括兩個方面：
1）由于肖特基勢壘高度低于PN結勢壘高度，故其正向?qū)ㄩT限電壓和正向壓降都比PN結二極管低（約低0.2V）。
2）由于SBD是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。SBD的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管的反向恢復時間。由于SBD的反向恢復電荷非常少，故開關速度非常快，開關損耗也特別小，尤其適合于高頻應用。
但是，由于SBD的反向勢壘較薄，并且在其表面極易發生擊穿，所以反向擊穿電壓比較低。由于SBD比PN結二極管更容易受熱擊穿，反向漏電流比PN結二極管大。
