調速開關采用電子電路或微處理芯片去改變電機的級數、電壓、電流、頻率等方法控制電機的轉速，以使電機達到較高的使用性能的一種電子開關。
對交流電機而言，調速方式有：電感式調速，抽頭式調速，電容式調速，控硅調速，變頻式調速。
對直流電機而言，調速方式有：電樞回路電阻調速，電樞電壓調速，晶閘管變流器供電的調速，大功率半導體器件的直流電動機脈寬調速，勵磁電流調速。
現在的電機調速很多使用的是可控硅，也就是晶閘管，它主要是利用了一個PWM的控制原理。即讓一個方波去控制可控硅，當方波處于高電平時，可控硅開啟，方波處于低電平位置的時候，可控硅截止。這樣調節高電平與低電平的比例（專業上稱為占空比），就可以改變電路導通和截止的時間比例，當全程導通時，風扇就全速運行，而全程不導通時，風扇就停止工作。同樣的可以實現，半速，1/4速，3/4速等不同轉速運行方案，理論上可以實現無級變速的可能。
電動工具調速開關電路圖：
工作原理：
C1為輸人濾波電容，VDz和VD1組成一次側鉗位保護電路。R1為控制端電阻，C2是旁路電容。TOP414GC-S端之間并聯的C10是防止在控制端出現高頻干擾時而引起觸發斷電電路誤動作。
紅外遙控風扇調速開關的原理電路分析
調速開關原理_調速開關電路

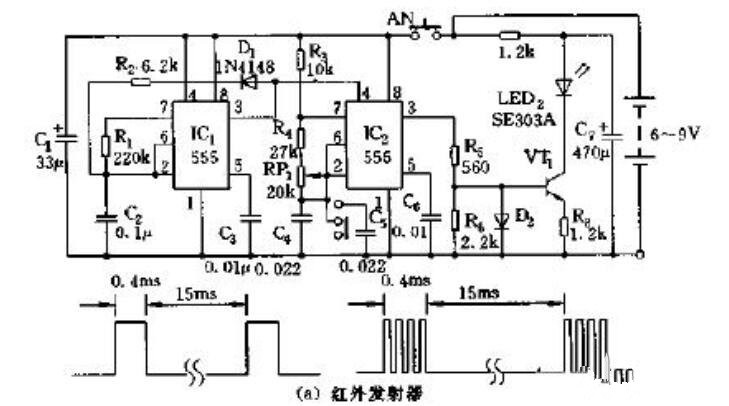

如圖所示為紅外遙控風扇調速開關電路。該電路由紅外發射器和紅外接收、譯碼器組成。紅外發射器包括由IC1及D1、R1、R2、C2等組成的低頻多諧振蕩器和由IC2及R3、R4、C4、C5、W1等組成的多諧振蕩器。其中IC1對應的振蕩周期為T=t充+t放，且t充=0.693R2C2，圖示參數對應約為400μs；t放=0.693R1C2，圖示參數對應約為15ms，輸出波形的占空比約為3％。IC2對應的振蕩頻率有兩種：f1=1.44/（R3+2R4+2Rw1）（C4），f2=1.44/（R3+2R4+2Rw1）（C4+C5），圖示參數對應的頻率分別為f=20kHz，f2=10kHz。另外IC1的輸出波形控制IC2的振蕩情況，當IC2的脈沖波形為低電平時，振蕩器Ic2不工作。紅外發射管采用SE303A型，脈沖編碼調制波形如圖中所示。
紅外接收管采用與發射管匹配的PH302，也可用3DU型的光敏三極管。集成電路IC1為四運放LM324，其中IC1a。和L、C2回路組成20kHz（或10kHz）的選頻放大器，IC1b、BG1為放大器，IC1c和R17～R20組成電壓比較器。信號經檢波，再經R16、C7延時150ms后加至電壓比較器的反相輸入端，只有當信號電壓超過同相端的偏置電壓時，IC1c的輸出才會由高電平轉為低電平。
因此發射時按壓時間（AN）應不小于150ms。集成電路IC2采用十進制計數器／脈沖分配器CD4017，選用8個輸出端BG1～BG5、BG7～BG9，內部依次經R25、R27、R26、R23、R24，并與R28分壓后加至電壓比較器Icld的同相端。IC3（555）、IC1d、BG4等組成具有恒流源的占空比可調的多諧振蕩器。占空比的大小取決于加至IC1d的同相端的偏置電壓的高低。
IC1d的輸出經BG5反相后觸發SCR雙向可控硅，通過控制其觸發的導通時間來改變交流電壓的平均值，從而改變相應轉速。對應于IC2的輸出BG1～BG5，風扇有5擋風速不同的連續風，在輸出BG7～BG9時，則對應于3擋陣風和微風。本電路的發射采用紅外脈沖編碼，對相距5～10m范圍內的接收譯碼器，能可靠地接收、譯碼，并可實現對風扇5種不同的風速（連續風）和三擋陣風、微風的換擋控制。
