模數轉換器即 A/D 轉換器，或簡稱 ADC，通常是指一個將模擬信號轉變為數字信號的電子元件。通常的模數轉換器是將一個輸入電壓信號轉換為一個輸出的數字信號。由于數字信號本身不具有實際意義，僅僅表示一個相對大小。故任何一個模數轉換器都需要一個參考模擬量作為轉換的標準，比較常見的參考標準為最大的可轉換信號大小。而輸出的數字量則表示輸入信號相對于參考信號的大小。
LTC2387-18 是一款具有差分輸入的 15Msps、高度線性、低噪聲 SAR 轉換器。該 ADC 兼具卓越的線性和寬動態范圍，因而成為了高速成像和儀表應用的理想選擇。無延遲操作提供了一種面向高速控制環路應用的獨特解決方案。高輸入頻率下的非常低失真可實現需要寬動態范圍和大信號帶寬的通信應用。
在大多數場合中，通過采用一個差分輸入、差分輸出放大器驅動 ADC 輸入來優化性能。在僅可提供一個單端信號的場合中，需要采用高性能運放以把一個單端信號轉換為一個適用于 LTC2387-18 的差分信號。

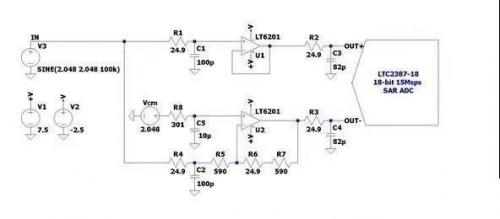

LTC2387-18 轉換器電路圖
在上面的電路中，使用了兩個運放，一個用于同相通路，另一個用于反相通路。同相運放是一個電壓跟隨器，它的前面是一個 RC 低通濾波器。該濾波器可阻止非常高頻率信號到達 LT6201，它能夠在幾十 MHz 的頻率下運作。反相運放由一個相同的網絡驅動。為了使信號反相，R5 和 R7 設定為 590Ω。這些電阻值反映了運放輸出電流、輸入失調電流和噪聲產生量之間的折衷。選定的電阻值加上 4V 峰至峰輸出電壓擺幅導致從運放輸出吸收一個 3.3mA 的峰值電流。采用較小的電阻值雖然有助于降低失調和噪聲，但是將從運放吸收更多的電流并產生更大的失真。
對于任何單端至差分轉換電路都存在著幾個折衷。第一個是產生的 DC 失調；采用兩個單獨的運放會助長 DC 失調的不良影響。造成這種狀況的主要原因是電路的反相運放部分，該部分必須包括額外的電阻器以實現反相。LT6201 的輸入失調電流有可能高達 4µA，并具有一個 1mV 的輸入失調電壓。這些會在電路的輸出端上產生一個大約幾 mV 的差分 DC 失調，其有可能達到數十 LSB。為了最大限度地抑制該影響，應選擇一個具有低輸入偏置電流、失調電流和失調電壓的運放。第二個問題與所示電路中的電壓基準 Vcm 有關。該節點上的任何噪聲都將作為差分噪聲直接映射至 ADC 的反相端子。因此，該電壓源必須盡可能地安靜，以避免降低 ADC 的 SNR。就 LTC2387-18 而言，典型 SNR 可能高達 97dBFS。
由于全標度為 8.192Vpk-pk，因此 ADC 的噪聲層在一個 7.5MHz 帶寬內達到約 41µVRMS。例如，倘若電壓基準的噪聲電平為 41µVRMS，則它將使 ADC 的 SNR 下降 3dB。于是，基準的噪聲必須大大低于該數值，這樣就不會降低 ADC 的 SNR。請注意，如果輸入信號的 DC 共模電平不同于所示電路中的 Vcm，則在輸送至 ADC 的信號中將存在一個差分 DC 失調。
