固定電阻器的圖形符號：

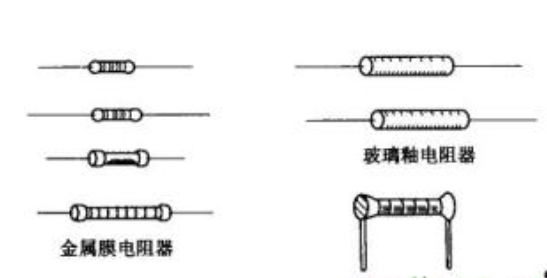

固定電阻器的圖形符號如圖所示，電阻器在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。
固定電阻器電路符號：
固定電阻器電路符號是R，固定電阻器的電阻值是固定不變的，阻值大小就是它的標稱阻值。由于用途廣泛，固定電阻器的產品類型繁多，一般按照其組成材料和結構形式進行分類。不同類型的固定電阻器既具有共同的電阻性能，又各有不同的特點。

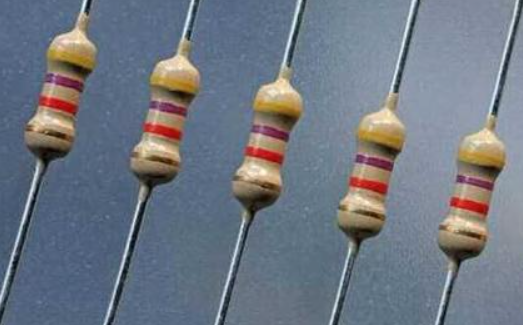

把碳黑、樹脂、黏土等混合物壓制后經過熱處理制成。在電阻器上用色環表示它的阻值。這種電阻器成本低阻值范圍寬，但其阻值誤差和噪聲電壓比較大，穩定性差，較少使用。

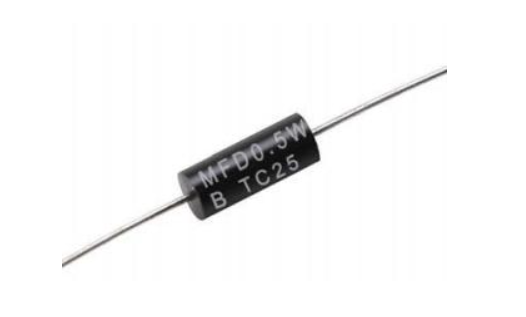

金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射工藝，在陶瓷或玻璃基體上形成電阻膜層的電阻器。真空蒸發就是在真空中加熱合金使其蒸發后，在陶瓷或玻璃棒表面形成一層導電金屬膜，可以通過調整合金材料的成分、改變膜的厚度或刻槽控制調整阻值，工藝比較靈活，因而可以制成性能良好，阻值范圍較寬的電阻器。
金屬膜電阻器的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良，與碳膜電阻器相比，金屬膜電阻器體積小、噪聲低、穩定性好，但成本稍高。金屬膜電阻器作為精密和高穩定性的電阻器獲得廣泛應用，通用于各種電子設備中。
