電子元器件分為功能器件和保護器件，前者主要為用戶實現各類功能，而后者則在電路異常如過電壓、過電流等情況下，默默的為功能芯片及整個電路提供必要的防護。今天要介紹的防雷過壓器件壓敏電阻就是一種用得最多的限壓器件。
壓敏電阻的封裝形式主要有圓片形和方片形兩大類，也有貼片形、大電流模塊和高電壓模塊等，其工作電壓范圍為18V-1800V，通流量范圍為100A~70kA，其體積越大所能承受的浪涌電流越大、種類齊全，使用范圍廣，主要用在交/直流電源電路及各類低頻信號、控制電路板及相關的防雷模塊上做浪涌保護。
壓敏電阻符號：

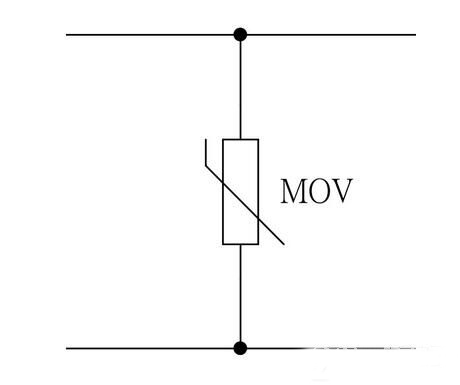

壓敏電阻是利用半導體材料的非線性伏安特性而制成的一種電壓敏感元件，簡稱MOV，是一種對電壓敏感的非線性過電壓保護半導體元件，它在電路中用文字符號“MOV”表示，壓敏電阻符號見下圖：
壓敏電阻的作用
它相當于一個可變電阻，它是并聯于電路中的。當電路在正常使用時，壓敏電阻的阻抗很高，漏電流很小，可視為開路，對電路幾乎沒有影響。但當一很高的突波電壓到來時，壓敏電阻的電阻值瞬間下降(它的電阻值可以從MΩ(兆歐)級變到mΩ(毫歐)級)，使它可以流過很大的電流，同時將過電壓箝位在一定數值。由于壓敏電阻的突波承受能力取決于它的物理尺寸，因而有可能獲得不同的浪涌電流值。
壓敏電阻器的最大特點是當加在它上面的電壓低于它的閥值UN時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，它的阻值變小，這樣就使得流過它的電流激增而對其他電路的影響變化不大從而減小過電壓對后續敏感電路的影響。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。
