現在電子電路中，有很多故障是由開關電源故障引起的，而開關電源的常見故障中，又有大部分是由一些易損件損壞而引起。
比如說，在開關電源中的開關管，經常性損壞，但是開關變壓器，損壞的幾率卻又極小!幾乎可以忽略不計。
所以以下，我總結了開關電源中一些比較容易損壞的元件，以及損壞后會出現什么故障現象，分享給大家 。

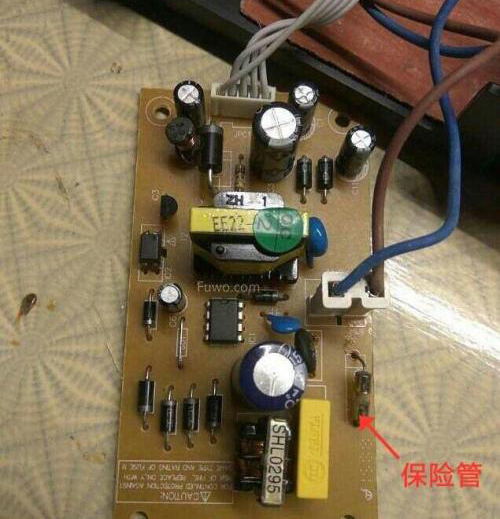

1.保險管
燒保險大多數是后級電路大電流引起，也就是說后面的電路有短路情況，比如說開關管，限流電阻，橋堆燒壞短路，芯片損壞，大濾波電容損壞等等都會引起燒斷保險，故障現象為通電無反應。(溫馨提示：如果換了保險管后，不要貿然通電測試，一定要找出故障或采取一定措施后才通電)

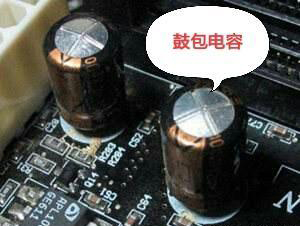

2，濾波電容損壞(300V的大電容)
濾波電容漏電或容量降低，會造成死機或開機無反應，濾波電容損壞一般從外觀上可以看到電容鼓包。(當然也有不鼓包的)
3.輸出濾波電容：故障現象和濾波電容壞差不多。

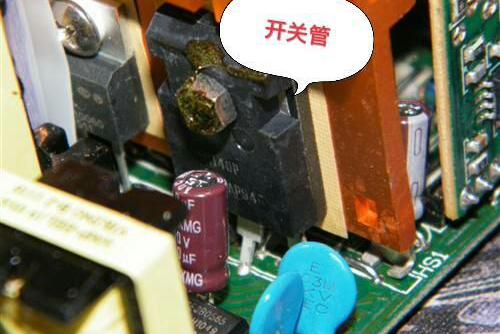

4.開關管
第一點講過，開關告損壞后一般會燒保險，限流電阻也會跟隨著損壞，有些時候連PWM芯片也跟著燒壞(不過這種現象不多)。
既然保險管都燒了，故障現象肯定是通電無反應。

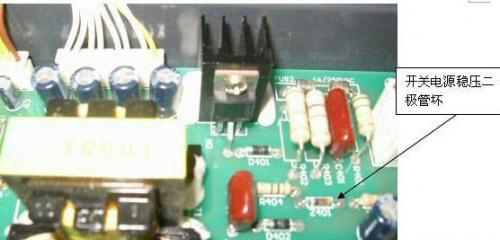

5，穩壓二極管。
在二極管所承受反向電壓大于其標稱穩壓值的情況下，穩壓管會反向擊穿，但是這種擊穿是可以恢復的，即在電壓值降低以后，穩壓管會脫離擊穿狀態，相當于開路。 如果是短路，那么穩壓管已經損壞了，電流超過穩壓管承受電流造成，為熱擊穿，不可恢復的。

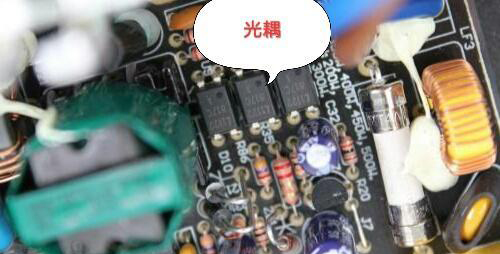

6.光藕與TL431
這兩個元件損壞一般會造成輸出電壓不穩定或無電壓輸出，如何檢測，在我前面的文章中有專門介紹過(取樣電阻損壞同樣會造成同類問題)。
7.啟動電阻：
啟動電阻是接在300V電源與開關管基極之間，啟動電阻損壞會造成有300V，但是無電壓輸出，而整機無反應。
8.限流電阻：
顧名思義，該電阻損壞過流保護電路工作，和啟動電阻一樣300V無輸出電壓。

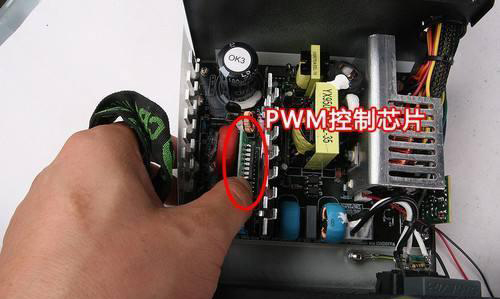

9.PWM控制芯片：
PWM損壞會造成有300V，但是無輸出電壓 還會重復燒開關管和保險，檢測時可以打?qū)Φ刈柚祦?lái)判斷其好壞，正常對地阻值除了其對地腳外，其他引腳都有幾百歐姆。
