    lm7805中文資料-lm7805應用電路-參數-型號與管腳分布
    lm7805介紹
    lm7805中文資料,先來簡單介紹一下lm7805 用lm78/lm79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少,電路內部還有過流、過熱及調整管的保護電路,使用起來可靠、方便,而且價格便宜。
    該系列集成穩壓IC型號中的lm78或lm79后面的數字代表該三端集成穩壓電路的輸出電壓,如lm7806表示輸出電壓為正6V,lm7909表示輸出電壓為負9V。
    因為三端固定集成穩壓電路的使用方便,電子制作中經常采用。 最大輸出電流1.5A,LM78XX系列輸出電壓分別為5V;6V;8V;9V;10V;12V;15V;18V;24V。
    lm7805中文資料
    lm7805應用電路

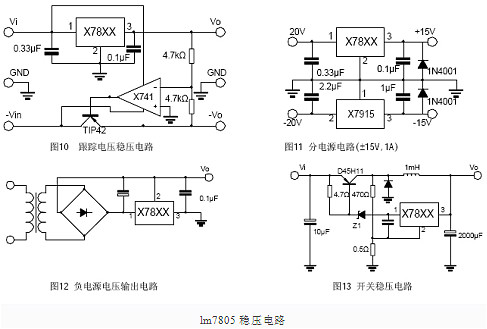

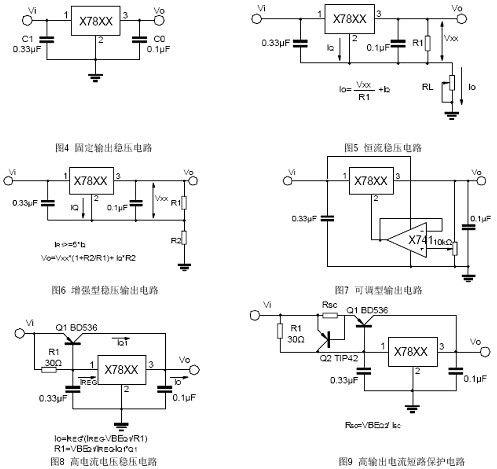

    lm7805中文資料之應用電路,lm7805典型應用電路圖: lm78XX系列集成穩壓器的典型應用電路圖,是一個輸出正5V直流電壓的穩壓電源電路。IC采集成穩壓器lm7805,C1、C2分別為輸入端和輸出端濾波電容,RL為負載電阻。當輸出電流較大時,lm7805應配上散熱板。
    lm7805中文資料
    lm7805中文資料
    為提高輸出電壓的應用電路。穩壓二極管VD1串接在lm78XX穩壓器2腳與地之間,可使輸出電壓Uo得到一定的提高,輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管,一旦輸出電壓低于VD1穩壓值時,VD2導通,將輸出電流旁路,保護lm7800穩壓器輸出級不被損壞。
    為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用,使得輸出電壓被提高,提高的幅度取決于RP與R1的比值。調節電位器RP,即 可一定范圍內調節輸出電壓。當RP=0時,輸出電壓Uo等于lm78XX穩壓器輸出電壓;當RP逐步增大時,Uo也隨之逐步提高。
    為擴大輸出電流的應用電路。VT2為外接擴流率管,VT1為推動管,二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
    lm7805電參數

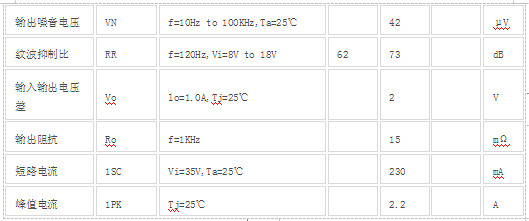

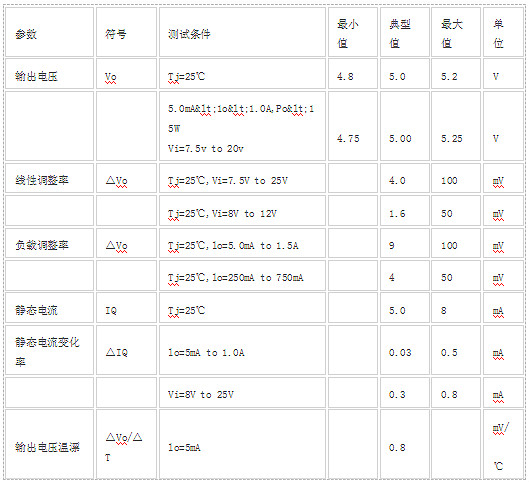

    lm7805中文資料的參數如下圖:
    lm7805中文資料
    lm7805中文資料

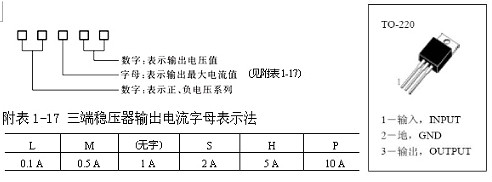

    lm7805中文資料-三端穩壓器的型號規格和管腳分布
    lm7805中文資料
    例如:78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。

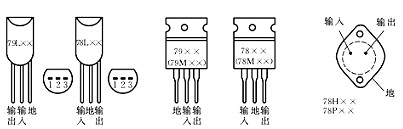

    外形及管腳分布,如附下圖所示。
    lm7805中文資料
    由7805,7905,7812組成的特殊的線性穩壓電源

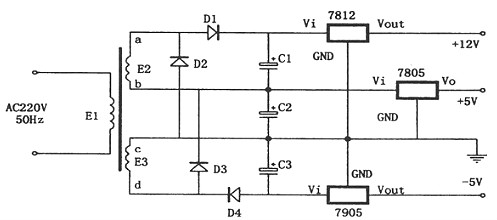

    如圖所示為一種特殊的電源電路。該電路雖然簡單,但可以從兩個相同的次級繞組中產生出三組直流電壓:+5V、-5V和+12V。其特點是:D2、D3跨接在E2、E3這兩組交流電源之間,起著全波整流的作用。
    lm7805中文資料
