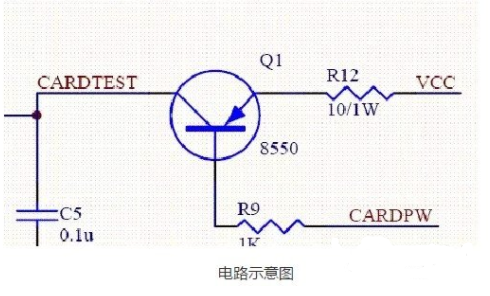

首先來說一下NPN型，這種型號的貼片三極管在用于開關狀態時，大都是按圖一的接法：發射極接地，集電極接高電平，基極接控制信號。在圖一里，當信號Green為高電平時，貼片三極管導通，電流從集電極流向發射極，也就是說從Vcc到地構成一回路，這個時候發光二極管導通發光。其次對于PNP型的貼片三極管，用于開關狀態時，一般都是按圖二的接法：發射極接高電平，當基極收到低電平信號時，貼片三極管導通，也即電流從發射極流向集電極。

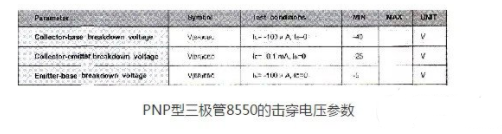

由上圖可見，若貼片三極管三端加的電壓不正確會損壞貼片三極管，在貼片三極管的Datasheet里都有標出擊穿電壓的參數:
貼片三極管的反向工作電壓應小于擊穿電壓的(1/2～1/3)，以保證管子安全可靠地工作。

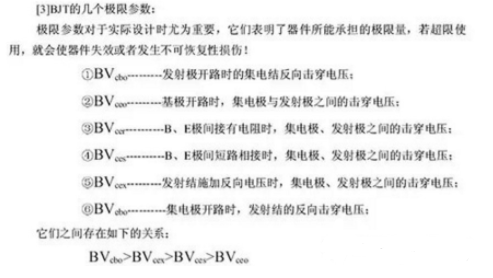

當然，有得初學者會提出對Vcbo>Vceo有所疑問：因為有資料介紹貼片三極管的擊穿電壓，BVceo怎么會小于BVcbo，應該BVceo約=BVcbo+0.6v才對啊!解答是：BE是正偏，BC是反偏，關系當然不是加，而是VCE=VCB-0.7中E所以VBO>VCEO。
使用貼片開關三極管需要注意的幾點誤區：

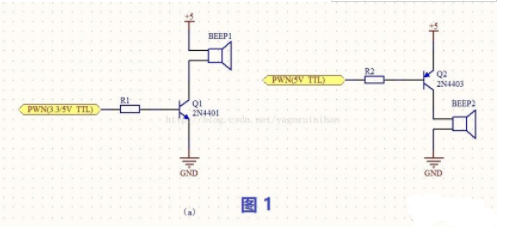

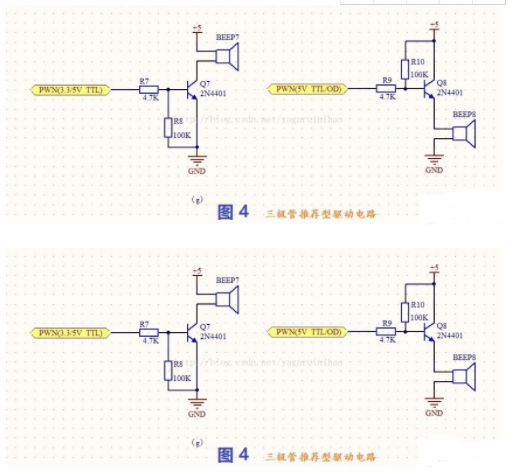

如上圖所示，用NPN貼片三極管，蜂鳴器連接到貼片三極管的集電極，驅動信號是常見的3.3V或者5V TTL電平，高電平導通，電阻按照經驗值取4.7KΩ，貼片三極管導通時假設高電平為5v,基極電流為：
Ib=（5-0.7）V ÷4.7KΩ = 0.9mA
它可以使 貼片三極管完全飽和。
如圖所示，用NPN貼片三極管，同樣把蜂鳴器連接到貼片三極管集電極，不同的是 是還用的驅動信號是5V的TTL電平。
以上兩個電路都可以正常工作，只要PWM驅動信號工作在合適的頻率下，蜂鳴器（有源）就會發出最大的聲音。

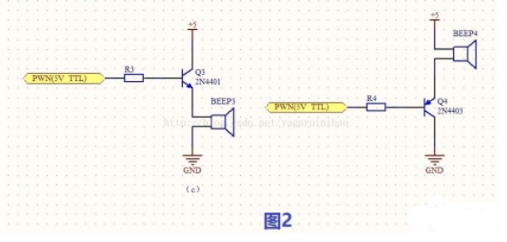

圖2和圖1對比，最大的區別就是被驅動器件連接到了貼片三極管的發射機。
如圖所示，貼片三極管導通時假設高電平是5V，基極電流為
Ib=（5-0.7-UL）V ÷4.7KΩ
其中，UL為被驅動器件上的壓降。可以看出，同樣取積極電阻為4.7KΩ ，流過基極的電流會比圖1中的電路電流要小，小多少需要看UL為多少：如果UL較大，那么相應的Ib也就會很小，很有可能導致貼片三極管無法工作在飽和狀態，使得驅動器件無法動作 。有人認為把基極電阻調小就好了，可是被驅動器件的壓降是很難獲知的，有些被驅動器件的壓降是變動的，這樣一來 ，基極電阻就很難選擇合適：阻值選的太大，會導致驅動失敗 ； 阻值選擇太小，損耗又變大。所以，不在萬不得已的情況下，不建議用圖2的兩種電路。

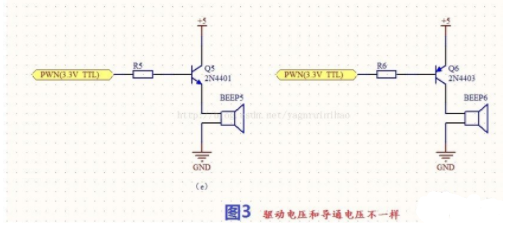

如圖3，驅動信號為3.3V電平，而被驅動器件導通電壓需要5V。在3.3V單片機電路中，若不小心，就容易設計出這兩種電路。
如圖所示，這是典型的“發射極正偏，集電極反偏”的放大電路，或者叫做射極輸出器。當PWM信號為3.3V時，貼片三極管發射極電壓為3.3V-0.7V=2.6V，無法達到期望的5V。
如圖所示，這是一個失敗的電路。首先，這個電路無法斷開，當驅動信號PWM為3.3V高電平是，Ube=5V-3.3V = 1.7V 仍然可以使貼片三極管導通，于是電路無法斷開。在這里，有人會說用過這個電路，他沒有問題，而且單片機的電壓也是3.3V。筆者個人認為這個人用的是OD（開漏）驅動方式，而且是真正的ＯＤ或者是５Ｖ可以容忍的ＯＤ，比如ＳＴＭ３２的很多IO都可以設置為OD門驅動方式，輸出高電平，信號就變成了高阻態，流過基極電流為0，貼片三極管可以有效截止，這時候圖依然有效。
