    穩壓二極管的檢查方法圖
    之前我們簡單介紹過如何利用萬能表去檢查貼片二極管,那么穩壓二極管又應該如何檢測?下面就由小編一一介紹檢測穩壓二極管。
    一、穩壓二極管正、負電極的判別方法:
    從外形上看,金屬封裝穩壓二極管管體的正極一端為平面形,負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極,另一端為正極。對標志不清楚的穩壓二極管,也可以用萬用表判別其極性,測量的方法與普通二極管相同,即用萬用表R×1k檔,將兩表筆分別接穩壓二極管的兩個電極,測出一個結果后,再對調兩表筆進行測量。在兩次測量結果中,阻值較小那一次,黑表筆接的是穩壓二極管的正極,紅表筆接的是穩壓二極管的負極。
    若測得穩壓二極管的正、反向電阻均很小或均為無窮大,則說明該二極管已擊穿或開路損壞。
    二、穩壓二極管穩壓值的測量

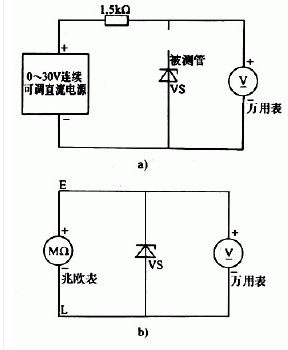

    用0~30V連續可調直流電源,對于13V以下的穩壓二極管,可將穩壓電源的輸出電壓調至15V,將電源正極串接1只1.5kΩ限流電阻后與被測穩壓二極管的負極相連接,電源負極與穩壓二極管的正極相接,再用萬用表測量穩壓二極管兩端的電壓值,所測的讀數即為穩壓二極管的穩壓值。若穩壓二極管的穩壓值高于15V,則應將穩壓電源調至20V以上。
    也可用低于1000V的兆歐表為穩壓二極管提供測試電源。其方法是:將兆歐表正端與穩壓二極管的負極相接,兆歐表的負端與穩壓二極管的正極相接后,按規定勻速搖動兆歐表手柄,同時用萬用表監測穩壓二極管兩端電壓值(萬用表的電壓檔應視穩定電壓值的大小而定),待萬用表的指示電壓指示穩定時,此電壓值便是穩壓二極管的穩定電壓值。
    若測量穩壓二極管的穩定電壓值忽高忽低,則說明該二極管的性不穩定,如下圖:
    穩壓二極管的檢查方法圖
