TO-220與TO-220F的區別下文將會講到，現在了解一下TO-220與TO220F是什么？TO-220封裝外形( Transistor Outline Package)是一種大功率晶體管、中小規模集成電路等常采用的一種直插式的封裝形式。其中，TO英文是 Transistor Outline的縮寫。通常，TO-220為單排直插，一般可以引出3個、5個或7個腳。標準的TO-220封裝外形（七個引腳）。
TO-220F
TO-220與TO-202F外型基本相同，都是2.54mm腳距的3腳單列直插封裝。TO-220F是全塑封裝，上到散熱器上不必加絕緣墊。TO-220帶金屬片與中間腳相連的，如裝散熱器的話要加絕緣墊。
TO-220與TO-220F的區別
（一）TO-220與TO-220F外觀及封裝尺寸的區別

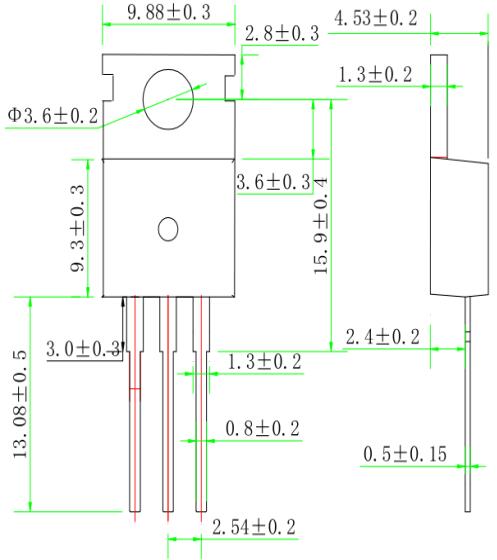

TO-220

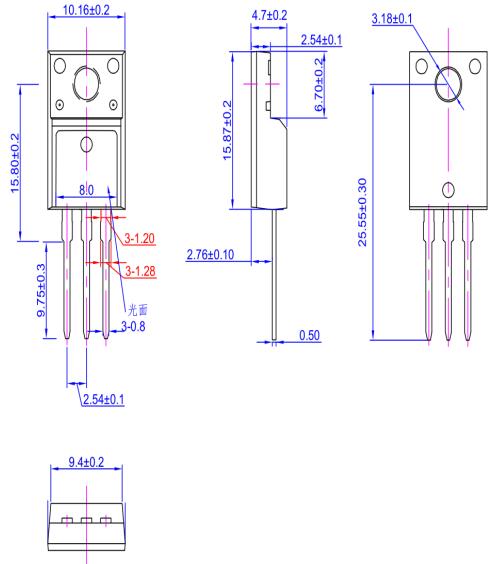

TO-220F
（二）TO-220與TO-220F性能比較與區別
TO-220、TO-220F：TO-220F是全塑封裝，裝到散熱器上時不必加絕緣墊；TO-220帶金屬片與中間腳相連，裝散熱器時要加絕緣墊。這兩種封裝樣式的MOS管外觀差不多，可以互換使用。
在電子元器件采購的很多時候，由于度 TO-220 .TO-220F 的不了解，性能無從的得知，其之間的區別也無法分清楚，很多時候就因?yàn)檫@樣發生一些小麻煩。下面我們就來講講TO-220 與 TO-220F，從而讓的大家了解并便于選購。
TO-220和TO-220F兩個封裝的Pd不同，源于兩種封裝的Rjc不同所致，Tj一般是到150℃，認為Tj=Tc+Pd*Rjc，其中，Tc是離晶圓最近的結構外殼的溫度，Pd是MOSFET上承載的功耗，Rjc是Juction to case的熱阻。
為什么要分這兩種封裝呢？
很重要的一個原因是散熱TO-220的封裝后面是一塊鐵片，總所皆知，鐵的導熱性是非常好，可以有效的解決散熱的問題。
那么就有人會問了，TO-220F 是全塑封的，那豈不是起不到散熱的作用了？
答案肯定是不會的啦，在通風條件良好的情況下使用，就要考慮到一個絕緣性的問題了。 TO-220F 全塑料包裹，使產品的緣性大大提升，也會因空氣潮濕而發生漏電現象。簡單來說，TO-220的Rjc小于TO-220的Rjc，TO-220封裝的散熱優于TO-220F封裝的散熱，220F的絕緣好些，220的效率相對來講會稍大點，但是差異并不是特別明顯。
